Alumínium-nitrid kerámiaa nagy teljesítményű elektronika számára?
A hőkezelés egyre nehezebbé válik, ahogy az elektronikus eszközök kisebbek, gyorsabbak és energiasűrűbbé válnak. A hordozóanyagnak hatékonyan kell mozgatnia a hőt, miközben megőrzi az elektromos szigetelést, a méretstabilitást és a mechanikai megbízhatóságot. Ez a kombináció az oka annak, hogy az alumínium-nitrid alapú kerámiák továbbra is felkeltik a figyelmet a teljesítménymodulokban, félvezető berendezésekben, rádiófrekvenciás rendszerekben, LED-csomagokban és más igényes elektronikai egységekben.
Az anyag gyakorlati nézete
Az alumínium-nitrid egy nagy teljesítményű műszaki kerámia, amelyet a hővezető képesség, az elektromos szigetelés, az alacsony hőtágulás, a korrózióállóság és a nehéz üzemi körülmények közötti stabilitás kombinációja miatt értékeltek. Ezek a jellemzők különösen hasznossá teszik ott, ahol a hagyományos alumínium-oxid nem képes elegendő hőteljesítményt biztosítani, vagy ahol a fémes hőterítők nem tudják biztosítani a szükséges dielektromos szigetelést. A megfelelő anyagválasztás azonban nem csak a hővezető képességen múlik. A tisztaság, a porozitás, a szemcseszerkezet, a vastagság, a felületkezelés, a fémezési módszer, a hőciklus, az atmoszféra és az összeszerelés kialakítása egyaránt befolyásolhatja a tényleges teljesítményt.
Hasznos mérnöki megközelítés a hőforrással kezdeni, meghatározni a szükséges elektromos szigetelést, feltérképezni a hőpályát, majd a kerámiatestet és interfészeit egy rendszerként értékelni. Ez a módszer segít elkerülni, hogy egyetlen címszó alapján válasszon anyagot, miközben figyelmen kívül hagyja a mechanikai igénybevételeket, az illesztési korlátokat vagy a környezeti expozíciót.
Tartalomjegyzék
Válassza ki a szakaszt, hogy közvetlenül ráugorjon.
- Miben különbözik ez a kerámia a hagyományos műszaki kerámiáktól?
- Miért olyan fontos a hővezető képesség az elektronikus szerelvényekben?
- Hogyan változtatja meg az elektromos szigetelés a tervezési megközelítést?
- Milyen anyagtulajdonságokat kell összehasonlítaniuk a mérnököknek?
- Hol használják gyakran?
- Hogyan kell megtervezni a termikus utat?
- Milyen gyártási tényezők befolyásolják a végső teljesítményt?
- Hogyan értékelhető a megbízhatóság az integráció előtt?
- Mit kell ellenőrizni az osztályzat kiválasztása előtt?
- Gyakran Ismételt Kérdések
Miben különbözik ez a kerámia a hagyományos műszaki kerámiáktól?
Az alumínium-nitrid a fejlett nitrid kerámiák családjába tartozik, de műszaki értékét nem csak a keménység vagy a hőmérsékletállóság határozza meg. Fő vonzereje a hasznos hőszállítás és az elektromos szigetelés kombinációja. Egy nagy teljesítményű elektronikus egységben ez a kombináció leegyszerűsítheti a hőutat anélkül, hogy az elektromosan aktív szerkezetet közvetlenül egy vezető fémfelületre kényszerítené.
A hagyományos alumínium-oxid kerámiákat széles körben használják, mert jó szigetelést, bevált feldolgozási eljárásokat, kémiai stabilitást és széles ipari hozzáférhetőséget kínálnak. Hővezető képességük azonban általában sokkal alacsonyabb, mint a nagy teljesítményű alumínium-nitrid minőségeké. Amikor a hősűrűség növekszik, a különbség fontossá válhat, mivel minden hőfelület növeli az ellenállást az aktív komponens és a végső hűtőborda között.
Az alumínium-nitrid hőtágulási együtthatója is viszonylag közel áll a szilíciuméhoz és számos félvezető anyagéhoz. Ez nem szünteti meg a termikus feszültséget, de segíthet csökkenteni a tágulási eltéréseket a gondosan megtervezett összeállításokban. A gyakorlatban ez a forrasztási kötéseknél, fémezett kerámia hordozóknál, félvezető csomagoknál és az ismételt melegítésnek és hűtésnek kitett szerkezeteknél válik relevánssá.
Hőátvitel
A sűrű minőségek lényegesen nagyobb hővezető képességet biztosítanak, mint sok szokásos szigetelő kerámia, elősegítve a hő oldalirányú elmozdulását a szubsztrátumon és a hidegebb felület felé.
Dielektromos szigetelés
A kerámia test megőrzi az elektromos szigetelést, miközben továbbra is a hőút részeként szolgál, ami fontos a teljesítményelektronikában és az elektromosan szigetelt szerelőszerkezetekben.
Hőtágulás
A viszonylag alacsony tágulási együttható támogatja a félvezető alkatrészekkel való kompatibilitást, és csökkentheti a mozgáskülönbséget azokhoz az anyagokhoz képest, amelyek a hőmérséklet hatására erősebben tágulnak.
Kémiai stabilitás
Az anyag ellenáll számos kémiai környezetnek, és nem lágyul meg könnyen a szokásos hőhatástól, bár a tényleges használati határ a légkörtől, a felület állapotától, a tisztaságtól és a hőmérséklet előzményeitől függ.
Egy másik megkülönböztető vonás, hogy a tulajdonságokat erősen befolyásolja a mikrostruktúra. Két kerámiatest azonos névleges összetételű lehet, miközben eltérően viselkedik a szemcseméret, az oxigéntartalom, a porozitás, a szennyeződések, a szinterezési körülmények és a felület előkészítése miatt. Emiatt egy mérnöki specifikációnak le kell írnia a szükséges tulajdonságtartományt és vizsgálati módszert, ahelyett, hogy csak egy anyagnévre hagyatkozna.
Miért olyan fontos a hővezető képesség az elektronikus szerelvényekben?
A félvezető eszköz belsejében keletkező hőnek több rétegen kell áthaladnia, mielőtt elérné a hűtőbordát, a hűtőlemezt, a házat vagy más hűtőszerkezetet. Egy tipikus út tartalmazhatja az eszközcsomagot, a rögzítőanyagot, a fémezést, a kerámia hordozót, az interfészréteget és a hőelosztót. Ha az egyik réteg jelentős hőellenállást hoz létre, akkor az egész köteg hőmérséklet-korlátozottá válhat még akkor is, ha a környező hűtőrendszer elég nagynak tűnik.
A hővezető képességet gyakran watt per méter-kelvinben fejezik ki, de a szám önmagában nem árulja el a teljes történetet. A vastagság számít. A terület számít. Az érintkezési ellenállás számít. A kerámia és a fém közötti kötés minősége is számít. Egy vékony, erős hővezető kerámiaréteg másképp viselkedhet, mint egy sokkal vastagabb, ugyanabból az anyagból készült test.
Egyszerűsített egydimenziós metszet esetén a vezetőképes hőáramlás leírható a Fourier-törvénnyel. A síkréteg hőellenállása közelíthető a vastagság osztva a hővezető képesség és a keresztmetszeti terület szorzatával. Ez az összefüggés azonnal megmutatja, hogy egy vékonyabb, nagy vezetőképességű kerámia miért csökkentheti a hőmérséklet-emelkedést, ha más változók továbbra is szabályozottak maradnak.
A hővezető képesség a hőmérséklettől és az anyag tisztaságától függően is változhat. Néhány nagy teljesítményű minőséget igényes hőterítési alkalmazásokhoz terveztek, míg más készítményeket a gyárthatóság, a dielektromos teljesítmény, a mechanikai jellemzők vagy egy adott feldolgozási mód szerint optimalizáltak. Egy gyártási komponensben a hasznos specifikáció tehát a ténylegesen vásárolt minőség és vastagság tulajdonsága, nem pedig a kémiai képlethez kapcsolódó általános érték.
Hogyan változtatja meg az elektromos szigetelés a tervezési megközelítést?
A hagyományos fémből készült hőelosztó termikus szempontból természetesen vonzó, de a fémréteg elektromosan vezető. Számos teljesítmény- és félvezető egységben a hőút és az elektromos út nem kezelhető egymástól függetlenül. A tervezőnek szüksége lehet olyan anyagra, amely kifelé viszi a hőt, miközben megakadályozza a nem kívánt áramáramlást az aktív áramkör és a rögzítőszerkezet között.
Egy sűrű kerámia képes ellátni ezt az elválasztási funkciót. Dielektromos viselkedése lehetővé teszi az alkatrészek felületre szerelését vagy fémezését, miközben az alatta lévő kerámia szigetelést biztosít. Ez különösen hasznos a megemelt feszültséggel működő áramkörökben vagy olyan szerelvényekben, ahol több elektromos csomópont közös mechanikai támasztékon van.
A dielektromos szilárdság csak egy része az elektromos képnek
Az elektromos szigetelési követelmények általában többet tartalmaznak, mint a dielektromos szilárdság. A felületi szivárgás, a dielektromos veszteség, a szigetelési ellenállás, a kúszási távolság, a szennyeződés, a páratartalom és a fémezési minta geometriája egyaránt befolyásolhatja a teljesítményt. A jó belső szigeteléssel rendelkező kerámia akkor is elektromos problémákba ütközhet, ha a felület szennyezett, vagy ha a csomagolás geometriája nem hoz létre megfelelő szivárgási utat.
- A kerámiavastagság kiválasztása előtt határozza meg az üzemi feszültséget és a tranziens feltételeket.
- Tekintse át a szigetelési ellenállást a tényleges környezeti feltételek mellett, ne csak szobahőmérsékleten.
- Vegye figyelembe a felületkezelést és a fémezési szerkezetet, mert az elektromos viselkedés a határfelületeken és az ömlesztett kerámián keresztül is előfordul.
- Ellenőrizze az élgeometriát, a vezetékek távolságát és a szennyeződés kitettségét, ha a szerelvény magas feszültséggel működik.
- Érvényesítse a szigetelést a hőciklus után, ha a mechanikai mozgás vagy a felületi feszültség megváltoztathatja a felület állapotát.
Ez az egyik oka annak, hogy a fejlett kerámia szubsztrátumokat gyakran funkcionális alkatrészként kezelik, nem pedig egyszerű szigetelőlemezként. A kerámia testnek, a fémrétegnek, a rögzítőanyagnak, a vezetőmintának és a rögzítési felületnek együtt kell működnie.
Milyen anyagtulajdonságokat kell összehasonlítaniuk a mérnököknek?
A kerámia kiválasztása elektronikus szerelvényhez a legjobb megoldás több tulajdonság összehasonlításaként. Előfordulhat, hogy a kiváló hővezető képességű minőség nem a legmegfelelőbb választás, ha nem felel meg a mérettűréseknek, a fémezési követelményeknek, a mechanikai terhelésnek vagy a tervezett illesztési eljárásnak.
| Ingatlan | Miért számít | Kérdések | Tipikus tervezési szempont |
|---|---|---|---|
| Hővezetőképesség | Szabályozza, hogy a hő milyen hatékonyan terjed a kerámia testen keresztül. | Milyen érték vonatkozik a kiválasztott minőségre, vastagságra és vizsgálati hőmérsékletre? | Hasonlítsa össze a teljes hőkezelést, ne csak a kerámiát. |
| Hőtágulás | Befolyásolja a feszültséget, amikor a kerámiát szilíciummal, fémekkel vagy más anyagokkal erősítik. | Mennyire egyezik a terjeszkedés a szomszédos réteggel? | Fűtés, hűtés, forrasztás és ismételt működés során fontos. |
| Dielektromos teljesítmény | Meghatározza az aljzat szigetelő funkcióját. | Milyen szigetelési ellenállásra, dielektromos szilárdságra és veszteségjellemzőkre van szükség? | Vegye figyelembe a feszültséget, a frekvenciát, a páratartalmat, a szennyeződést és a geometriát. |
| Mechanikai szilárdság | Befolyásolja a kezelést, az összeszerelést, a szerelést, a vibrációt és a hősokkot. | Milyen terheléseket és hőmérsékletváltozásokat fog tapasztalni az alkatrész? | A mechanikai megbízhatóságot ne csak a keménység alapján ítélje meg. |
| Felületi kikészítés | Befolyásolja a fémezést, a ragasztást, az érintkezési minőséget és a méretillesztést. | Milyen érdesség, laposság, párhuzamosság és élfeltétel szükséges? | Adja meg a mérési módszereket a számszerű határértékekkel együtt. |
| Tisztaság és mikrostruktúra | Befolyásolhatja a termikus viselkedést, a szigetelést, a szilárdságot és a hosszú távú stabilitást. | Milyen tisztasági szint és feldolgozási mód vonatkozik az anyagra? | Hasonlítsa össze a gyártási konzisztenciát és a névleges összetételt. |
Ezen tulajdonságok közül gyakran a hővezető képesség kapja a legnagyobb figyelmet, mivel számszerűen összehasonlítható. A megbízhatósági problémák azonban gyakran a tulajdonságok közötti kölcsönhatásból adódnak. Például a hőtágulás eltérése ismétlődő feszültséget hozhat létre, még akkor is, ha a hővezetés kiváló. Hasonlóképpen, a műszakilag sík felület még mindig alkalmatlan lehet egy adott ragasztási folyamatra, ha az érdesség vagy a tisztaság a kívánt tartományon kívül esik.
A gyakorlati lecke egyszerű: hozzon létre egy tulajdonsághierarchiát, mielőtt anyagadatokat kérne. Különítse el a kötelező követelményeket az előnyben részesített jellemzőktől, határozza meg a vizsgálati módszert minden kritikus mérőszámhoz, és értékelje a kerámiát a teljes összeállítás összefüggésében.
Hol használják gyakran?
Az anyag mindenhol releváns, ahol a hőtermelés, az elektromos szigetelés és a kompakt konstrukció egyazon kivitelben jelenik meg. Az alkalmazások a viszonylag egyszerű szigetelő alkatrészektől a kifinomult félvezető csomagokig és a magas hőmérsékletű berendezésekig terjednek.
Erőteljes félvezető hordozók
A tápkapcsolók hőt termelnek a vezetés és a kapcsolás során. Az áramsűrűség és a kapcsolási frekvencia növekedésével a termikus út egyre fontosabbá válik. A kerámia hordozók elektromos szigetelést biztosíthatnak az aktív áramkör és a fém hátlap között, miközben hőt is terjesztenek a hűtőszerkezet felé.
LED és szilárdtest világítási szerkezetek
A nagy teljesítményű LED-ek az elektromos bemenet egy részét hővé alakítják. Ha a csomópont hőmérséklete túlságosan megemelkedik, az befolyásolhatja a fényteljesítményt, az élettartamot és a működési stabilitást. A hővezető szigetelő hordozó segíthet a hő elvezetésében a kibocsátó eszköztől, miközben fenntartja az elektromos szétválasztást az áramkör jellemzői és a rögzítőszerkezet között.
RF és nagyfrekvenciás elektronika
Az RF rendszerek kombinálhatják a nagy teljesítménysűrűséget szigorú elektromos követelményekkel. A csomagolóanyagoknak szabályozniuk kell a hőt, miközben fenntartják a kiszámítható elektromos viselkedést. Az alacsony tágulás és a stabil dielektromos teljesítmény értékessé válhat, ha a csomag hőmérséklet-változásokat tapasztal, vagy szorosan integrált alkatrészeket tartalmaz.

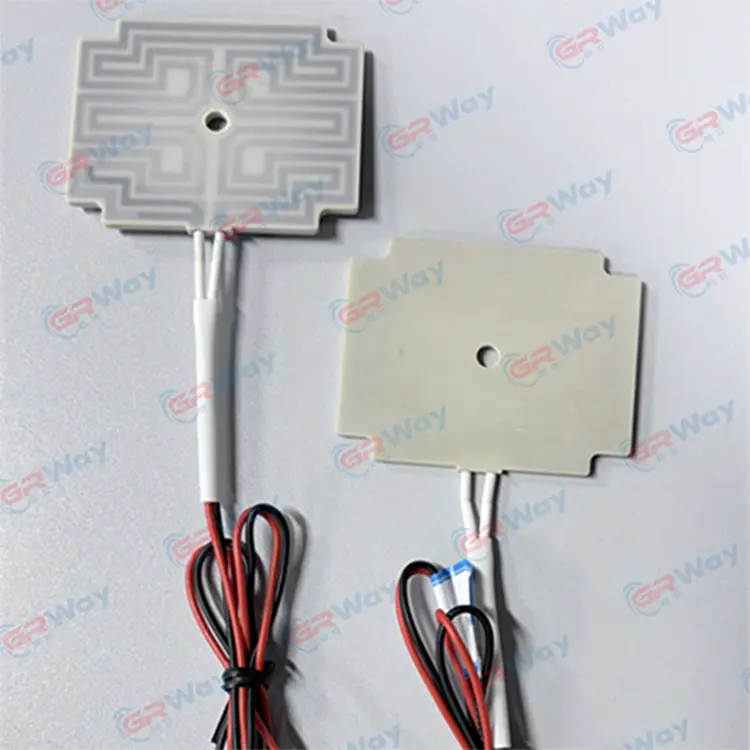

Félvezető feldolgozó berendezések
A félvezetőgyártásban használt kerámia fűtőszerkezetek és tartóelemek ismétlődő hőciklusokkal, szabályozott légkörrel és szigorú méretkövetelményekkel szembesülhetnek. Az alumínium-nitrid vonzó az ilyen környezetekben, mert képes a hőátadást és az elektromos szigetelést egyetlen kerámiaplatformban kombinálni.
Magas hőmérséklet érzékelők és speciális elektronikus hardver
Érzékelők, ellenőrző rendszerek és speciális ipari elektronikai berendezések működhetnek hőforrások közelében, ahol a polimer szigetelés használata nehézkessé válik. A kerámia a kiválasztott összetételtől és atmoszférától függően sokkal szélesebb hőmérséklet-tartományban képes megtartani alakját és elektromos szigetelő képességét, mint sok szerves anyag.
- Teljesítménymodulok és szigetelt áramköri hordozók
- Nagy teljesítményű LED-összeállítások és hőkezelő szerkezetek
- RF tápegységek és kompakt elektronikai csomagok
- Félvezető fűtőelemek, tartók és folyamathardverek
- Magas hőmérsékletű elektronikus szerelvények és speciális érzékelők
Hogyan kell megtervezni a termikus utat?
A kerámia hordozó akkor működik a legjobban, ha a környező szerelvényt úgy tervezték, hogy kiegészítse a termikus jellemzőit. A cél nem egyszerűen egy nagy vezetőképességű kerámia elhelyezése az eszköz és a hűtőborda között. A teljes útvonalnak minden szakaszban minimálisra kell csökkentenie az elkerülhető ellenállást.
Kezdje a hőforrásnál
Határozza meg, honnan származik a hő, és mennyire koncentrált. Egy kis félvezető matrica súlyos helyi forró pontot okozhat még akkor is, ha az általános teljesítményszint kezelhetőnek tűnik. A kerámiának el kell oszlatnia a hőt elegendő területen, mielőtt a hő eléri a következő határfelületet.
Irányítsd az interfészeket
A hőfelületi anyagok, forrasztórétegek, keményforrasztott kötések és fémezett felületek olyan ellenállást okozhatnak, amely részben ellensúlyozza a kerámiatest előnyeit. A túlzott vastagságot, az üregeket, az egyenetlen érintkezést, a szennyeződést és a rossz nedvesítést ezért hőtervezési problémaként kell kezelni, nem csak összeszerelési hibákként.
Gondosan értékelje a vastagságot
A kerámia vastagságának növelése javíthatja egyes szerkezetek mechanikai robusztusságát, de növeli a vezető út hosszát is. A vastagság csökkentése javíthatja az elméleti vastagságon áthaladó termikus utat, miközben új problémákat vet fel a kezeléssel, a lapossággal, a mechanikai igénybevétellel és a gyártási hozamgal kapcsolatban. A megfelelő vastagság ezért rendszerdöntés.
- Becsülje meg a hőtermelést a legmagasabb hiteles üzemi feltételek mellett.
- Térképezzen fel minden hőréteget az aktív komponens és a végső hűtőszerkezet között.
- Számítsa ki külön a tömegvezetés és az interfész ellenállás hozzájárulását!
- Ellenőrizze a hőmérséklet gradienst a kerámián, ne csak az átlagos hőmérsékletet nézze.
- Érvényesítse az összeszerelt alkatrészt reális munkaciklusok és termikus tranziensek mellett.
Ez a megkülönböztetés különösen akkor válik fontossá, ha a közvetlen kötésű szerkezeteket, a fémezett aljzatokat, a kerámia fűtőtesteket és a mechanikai tartóelemeket hasonlítjuk össze. Ugyanaz a kerámiaminőség nagyon eltérő termikus viselkedést mutathat a feldolgozás után, mivel a végső hőút függ a geometriától, a fémezési lefedettségtől, az összekötő rétegektől és a hűtési architektúrától.
Milyen gyártási tényezők befolyásolják a végső teljesítményt?
A kerámia teljesítménye a por előkészítésével kezdődik, és az alakításon, szinterezésen, megmunkáláson, felületkezelésen, fémezésen, ellenőrzésen és csomagoláson keresztül folytatódik. Minden szakasz befolyásolhatja az utolsó részt. A papíron erősnek tűnő anyagspecifikáció továbbra is következetlen eredményeket produkálhat, ha a folyamatszabályozás gyenge.
A por tisztasága és összetétele
Az alumínium-nitrid érzékeny a szennyeződésekre, mivel a másodlagos fázisok és az oxigénnel kapcsolatos felületi kémia befolyásolhatja a hőtranszportot. A nagy tisztaságú kiindulási anyagok és az ellenőrzött feldolgozás segít fenntartani a konzisztens tulajdonságokat, de a megfelelő tisztasági szintet a tervezett alkalmazáshoz kell igazítani, nem pedig elvont minőségi címkeként kezelni.
Szinterezés és tömörítés
A szinterezési szakasz központi szerepet játszik a végső sűrűség és a mikrostruktúra szempontjából. A hiányos tömörítés pórusokat hozhat létre, amelyek zavarják a hővezetést és a mechanikai teljesítményt. A túlzott szemcsenövekedés vagy a nem megfelelő adalékanyagok megváltoztathatják a termikus, mechanikai és elektromos tulajdonságok egyensúlyát is.
Megmunkálás és méretszabályozás
A műszaki kerámiák kemények és viszonylag törékenyek, ezért a megmunkálás megfelelő csiszolási eljárásokat és folyamatszabályozást igényel. A laposság, a vastagság, a furatátmérő, az élek letöredezése és a párhuzamosság mind kritikussá válhatnak, ha a kerámiát félvezetőcsomagokkal vagy precíziós szerelvényekkel integrálják.
Metalizálás
A csupasz kerámia teljesítmény csak egy része az elektronikus hordozónak. Réz, molibdén, volfrám, arany, nikkel, ezüst vagy más fémrendszerek alkalmazhatók a csatlakozástól és az elektromos architektúrától függően. A kerámia és a fém közötti érintkezési felületnek ellenállnia kell a hőciklusnak, anélkül, hogy túlzott repedés, leválás vagy kifáradás lépne fel.
- Kérdezze meg, hogy melyik kerámiaminőséget használják, és mely tulajdonságtartományokat szabályozzák a gyártás során.
- Győződjön meg arról, hogy a hővezető képességet gyártási anyagon vagy ideális laboratóriumi készítményen mérik.
- Adja meg a mérettűréseket, a síkságot, a felületi érdességeket és a megengedett élfeltételeket.
- Határozza meg a fémezési követelményeket korán, amikor a kerámiát ragasztják, forrasztják, keményforrasztják vagy huzalozzák.
- Erősítse meg a kritikus elektromos és mechanikai jellemzők ellenőrzési módszereit.
A gyártási alkatrészt beszerző mérnökök számára a nyomon követhetőség és a folyamat konzisztenciája ugyanolyan fontos lehet, mint az ingatlan maximális értéke. A stabil gyártási feltételek segítenek csökkenteni a tételek közötti eltéréseket, ami akkor számít, ha a kerámia alkatrészeket szűk termikus vagy elektromos határokkal rendelkező rendszerekbe szerelik össze.
Hogyan értékelhető a megbízhatóság az integráció előtt?
A megbízhatósági tesztelésnek tükröznie kell a szolgáltatásban várható tényleges hibamechanizmusokat. Egyetlen szobahőmérsékletű méretvizsgálat nem tudja feltárni, hogyan viselkedik a kerámia hordozó több száz vagy több ezer hőmérsékleti átmenet után. Hasonlóképpen, egy rövid dielektromos teszt nem rögzíti a hosszú távú szigetelési viselkedést nedvesség vagy szennyeződés esetén.
Termikus kerékpározás
Az ismételt melegítés és hűtés tágulást és összehúzódást hoz létre a kerámia-, fémrétegekben, az összekötő anyagokban és a szerelési szerkezetben. Ha a hőtágulási együtthatójuk eltér, a szerelvény ciklikus feszültséget szenved. A súlyosság függ a hőmérséklet-tartománytól, az átmenet sebességétől, a geometriától, a hézag vastagságától és a ciklusok számától.
Hősokk
A hősokk nagyobb hangsúlyt fektet a gyors hőmérsékletváltozásra. A kerámia széles hőmérsékleti tartományt képes elviselni, de másképpen teljesít, ha hirtelen átmenetnek van kitéve, mivel a meredek belső hőmérsékleti gradiensek helyi feszültségeket generálhatnak.
Elektromos állóképesség
A nagyfeszültségű szerkezeteket értékelni kell a szigetelési ellenállás, a dielektromos szilárdság, a szivárgás és a környezeti kondicionálás utáni viselkedés szempontjából. Az éleffektusokat és a fémezési geometriát fel kell venni a tesztkonfigurációba, ha hasonlítanak a végtermékre.
Mechanikus kezelés
A kerámiák erősek lehetnek a tömörítésben, de viszonylag érzékenyek a húzófeszültségre, hajlításra, élkárosodásra és felületi hibákra. Ezért számítanak a csomagolási és kezelési eljárások. A laboratóriumi vizsgálaton átmenő alkatrész az összeszerelés során is meghibásodhat, ha az élei letöredeznek, vagy ha a megmunkálás során rejtett felületi sérülés keletkezik.
Környezeti expozíció
A hőmérsékletet, a páratartalmat, a korrozív gázokat, a vákuumot, a tisztító vegyszereket és a technológiai légkört a végső alkalmazásnak megfelelően kell figyelembe venni. A nitrid kerámiák jól teljesítenek igényes környezetben, de egyetlen anyaghoz sem szabad egyetemes szolgáltatási korlátot rendelni a légkör és az expozíciós idő figyelembevétele nélkül.
Mit kell ellenőrizni az osztályzat kiválasztása előtt?
Az anyagkiválasztás hatékonyabbá válik, ha a mérnöki követelményeket strukturált ellenőrzőlistaként írják le. Ahelyett, hogy egy előnyben részesített kerámiával kezdenénk, és megpróbálnánk a rendszert hozzá illővé tenni, először határozzuk meg a működési feltételeket, majd hasonlítsuk össze a megfelelő minőségeket.
| Kiválasztási terület | Mit kell meghatározni | Miért számít |
|---|---|---|
| Hőszükséglet | Hőtermelés, hőmérséklet-tartomány, megengedett hőmérséklet-emelkedés, hőút és hűtési mód. | Megakadályozza, hogy a kerámiát kizárólag vezetőképesség alapján válasszák ki. |
| Elektromos követelmény | Feszültség, frekvencia, szigetelési ellenállás, dielektromos szilárdság, szivárgási út és felületi feltételek. | Biztosítja, hogy a kerámia elektromos szigetelőként működjön a tényleges tervezésen belül. |
| Mechanikai követelmény | Terhelés, rezgés, rögzítési erő, él állapota, mérettűrés és hőfeszültség. | Segít csökkenteni a repedéseket és az összeszereléssel kapcsolatos sérüléseket. |
| Gyártási követelmény | Vastagság, forma, furatok, felületkezelés, fémezés, illesztési mód és ellenőrzési kritériumok. | Javítja a gyárthatóságot, valamint a tervezés és a gyártás közötti összhangot. |
| Környezet | Páratartalom, légkör, vegyszerek, vákuum, üzemi hőmérséklet és termikus ciklusprofil. | Meghatározza a valós szolgáltatási feltételeket, amelyek befolyásolják a hosszú távú stabilitást. |
Az erős specifikációnak különbséget kell tennie a garantált határértékek és a tipikus értékek között. A „tipikus” azt írja le, hogy mi érhető el általában meghatározott vizsgálati feltételek mellett; nem állít fel automatikusan gyártáselfogadási kritériumot. Ha egy tulajdonság kritikus, egyértelműen meg kell adni a szükséges értéket, a vizsgálati módszert, a mérés irányát, a vizsgálati hőmérsékletet és a megengedett eltérést.
Ugyanez az elv vonatkozik a méretekre is. A kerámialap lehet termikusan kiváló és elektromosan alkalmas, de használhatatlan, ha síksága, furathelyzete, élállapota vagy vastagságváltozása ütközik az összeszerelési folyamattal. A pontosság ezért az anyagteljesítmény része, amikor az alkatrész szorosan kölcsönhatásba lép más rétegekkel.
Hogyan strukturálható a végső specifikáció
- Alkalmazás és működési környezet
- Cél hővezetési tartomány és mérési feltétel
- Az elektromos szigetelés követelményei
- Szükséges vastagság, méretek, síkság és felületi minőség
- Mechanikai terhelés és termikus ciklus feltételei
- Fémezési vagy csatlakozási követelmények
- Ellenőrzési módszer és elfogadható méretváltozás
A világos specifikációk javítják a kommunikációt a tervezőmérnökök, az anyagmérnökök és a gyártócsapatok között. Ezenkívül megkönnyítik a különböző kerámia opciók összehasonlítását egyenértékű kritériumok alapján, nem pedig elszigetelt marketingadatok alapján.
Hogyan néz ki a jó integráció a gyakorlatban?
Egy jól megtervezett kerámia alkatrész a lehető legjobb módon tűnik el a rendszerben: hőátadja, megtartja az elektromos szigetelést, méretstabil marad, túléli az elvárt mechanikai és környezeti feltételeket anélkül, hogy korlátozó tényezővé válna.
Tekintsünk egy teljesítményelektronikai szerelvényt, amelyben egy félvezető szerszámot fémezett kerámia hordozóra szerelnek. A tervezőnek egyszerre kell gondolnia a szerszám hőtermelésére, a kerámián átterjedő hőre, az összekötő rétegen keresztüli hőátadásra, a fém hátlaptól való elektromos szigetelésre, valamint a szerszám, a kerámia, a fém és a forrasztás közötti tágulási eltérésre. Egy réteg javítása anélkül, hogy figyelembe venné a többit, egyszerűen elmozdíthatja a szűk keresztmetszetet.
Egy másik gyakorlati példa a félvezető feldolgozásban használt kerámia fűtőelem. Itt a hőtermelésnek kellően egyenletesnek kell lennie a folyamathoz, az elektromos szigetelésnek stabilnak kell maradnia, a kerámiának túl kell vészelnie az ismételt melegítést, és előfordulhat, hogy a geometriának alkalmazkodnia kell az elektródákhoz, a rögzítési jellemzőkhöz és a szabályozott felületi hőmérsékletekhez. Ezért az anyagválasztás és a fűtőberendezés felépítése szorosan összekapcsolódik.
A mérnöki cél nem feltétlenül egy tulajdonság maximalizálása. Ehelyett a termikus, elektromos, mechanikai, méretbeli és környezeti jellemzők megfelelő kombinációját kell elérni egy meghatározott alkalmazáshoz.
Emiatt a kerámiagyártókkal folytatott megbeszéléseket a működési feltételekkel és az alkatrészek követelményeivel kell kezdeni, nem csak az anyag megnevezésével. A rajzok, a vastagság, a termikus munkaciklus, a feszültség, az interfész anyagok, a fémezés és a mérettűrések megadják a szükséges kontextust annak meghatározásához, hogy a kerámiamegoldás műszakilag megfelelő-e.
Hogyan olvassák el a mérnökök a műszaki adatlapot?
Az adatlapok hasznos kiindulópontok, de inkább ellenőrzött mérési dokumentumokként kell őket olvasni, nem pedig minden lehetséges rész univerzális leírásaként. Keresse meg a vizsgálati módszert, a minta alakját, sűrűségét, hőmérsékletét, a mérés irányát és az egyes tulajdonságok meghatározását.
A hővezető képesség különösen érzékeny az anyag állapotára. A sűrű, polírozott próbadarabon mért magas érték nem feltétlenül tükrözi a fémezéssel, illesztésekkel, üregekkel vagy helyi geometriával rendelkező gyártási összeállítás hatékony teljesítményét. Az elektromos tulajdonságok a mérési gyakoriságtól és a környezeti feltételektől is függhetnek.
Tipikus kérdések egy jó adatlap áttekintés mögött
- A felsorolt ingatlan jellemző, minimum, maximum vagy garantált?
- Milyen vizsgálati szabványt és mérési irányt használtak?
- A vizsgálatot szobahőmérsékleten vagy emelt üzemi hőmérsékleten végezték?
- Megfelel-e a megadott sűrűség a tervezett komponenshez használt gyártási minőségnek?
- A méreteket a teljes befejezési folyamat előtt vagy után jelentik?
- Megfelel a közzétett felületi állapot a szükséges illesztési vagy fémezési eljárásnak?
Ezeknek a kérdéseknek a feltevése az anyagválasztást mérnöki összehasonlítássá változtatja az egyszerű termék-címke összehasonlítás helyett. Ez különösen akkor hasznos, ha több kerámiacsalád első pillantásra megfelelőnek tűnik.
Az alumínium-oxid továbbra is praktikus választás számos elektromosan szigetelő kerámia alkatrészhez, mert egyesíti a bevált gyártást, a jó dielektromos viselkedést, a kopásállóságot és a széles körű alkalmazási tapasztalatokat. Az alumínium-nitrid különösen vonzóvá válik, ha lényegesen jobb hőszállításra van szükség, miközben az elektromos szigetelés továbbra is elengedhetetlen. A választást továbbra is a teljes specifikáció alapján kell meghozni, nem pedig egyetlen tulajdonság alapján.
Miért fontos ez az anyag a kompaktabb elektronikához?
Az elektronika továbbra is több funkciót helyez el kisebb helyeken. A nagyobb teljesítménysűrűség azt jelenti, hogy a helyi hőáram még akkor is nehezen kezelhető, ha a készülék teljes mérete csökken. Ugyanakkor a tervezőknek egyre nagyobb szükségük van elektromos leválasztásra, kompakt csomagolásra, gyors hőreakcióra és megbízható teljesítményre az ismételt hőmérséklet-változások esetén.
A hővezető szigetelő kerámia több ilyen korlátot egyszerre kezel. Képes hőt terjeszteni egy kompakt hordozón keresztül, miközben elválasztja az aktív elektromos szerkezetet a vezetőképes szerelőkerettől. Ez a kombináció értékes azokban az alkalmazásokban, ahol kevés hely van nagyobb hűtőbordát vagy vastagabb hőfelületet beépíteni.
A fejlett kerámiák jövőbeni szerepe a gyártási precizitástól is függ. Ahogy az elektronikai szerelvények egyre vékonyabbá és integráltabbá válnak, egyre fontosabbá válik a laposság, a fémezési pontosság, a felületminőség és az ellenőrzött mikrostruktúra. Az anyagteljesítmény és a gyártási képesség tehát szorosabban kapcsolódik egymáshoz, mint ahogy az egy egyszerű anyagadatlapon látszik.
Magasabb integráció
A kompakt aljzatok egyesíthetik az elektromos szigetelést és a hőterítést anélkül, hogy külön szigetelő- és hőrétegre lenne szükség minden kivitelben.
Jobb hőszabályozás
A hatékony oldalirányú hőeloszlás csökkentheti a koncentrált forró pontokat, és támogatja a stabilabb hőmérséklet-eloszlást az aktív területen.
Pontosabb csomagok
Az ellenőrzött vastagság, síkság, fémezés és felületkezelés segít a fejlett kerámia alkatrészeknek megfelelni az igényes elektronikai szerelvényeknek.
Alkalmazási rugalmasság
Ugyanaz az anyagcsalád támogathatja az aljzatokat, fűtőszerkezeteket, szigetelőket, támasztékokat és egyéb alkatrészeket, ha a minőség és a feldolgozási mód megfelelően illeszkedik.
Gyakran Ismételt Kérdések
Mi az alumínium-nitrid, mint elektronikus kerámia fő előnye?
Központi előnye a viszonylag nagy hővezető képesség és az elektromos szigetelés kombinációja. Ez hasznossá teszi, ha az elektronikus egységnek hatékonyan kell átadnia a hőt anélkül, hogy elektromosan csatlakoztatná az aktív áramkört a tartó fémszerkezethez.
Alkalmas-e az alumínium-nitrid magas hőmérsékletű alkalmazásokhoz?
Alkalmas lehet igényes hőmérsékletű környezetben, de a használható hőmérséklet-tartomány függ a kerámia minőségétől, a légkörtől, a felület állapotától, a hőciklustól és az alkatrészek kialakításától. A magas hőmérsékletű teljesítményt ezért a tényleges működési környezethez kell viszonyítani, nem pedig egyetlen univerzális hőmérsékleti adathoz.
Hogyan hasonlítható össze az alumínium-oxiddal?
Mindkettő elektromos szigetelést és jó kémiai stabilitást biztosít. A fő különbség az, hogy a megfelelő alumínium-nitrid-minőségek általában lényegesen jobb hővezető képességgel rendelkeznek. Az alumínium-oxid megfelelő maradhat, ha a hőigény mérsékelt, vagy ha kialakult feldolgozási és mechanikai jellemzői jobban illeszkednek az alkalmazáshoz.
A kerámia fémezhető?
Igen. Különféle fémezési rendszerek használhatók a tervezett elektromos csatlakozásoktól és csatlakozási módtól függően. A kiválasztott fémrendszert, a felületkezelést, a kerámia minőséget, a hőtágulási viselkedést és a ragasztási folyamatot együtt kell figyelembe venni.
A magasabb hővezető képesség mindig jobb komponenst jelent?
Nem. A hővezetőképesség csak az egyik tényező. A vastagság, a laposság, a felület ellenállása, a mechanikai szilárdság, a dielektromos teljesítmény, a hőtágulás, a fémezés, a geometria és a gyártási konzisztencia mind meghatározhatja, hogy a kész alkatrész jól teljesít-e.
Milyen információkat kell megadni műszaki kerámia alkatrész igénylésekor?
A hasznos információk közé tartozik az alkalmazás, az üzemi hőmérséklet, a feszültség, a hőterhelés, a méretek, a vastagság, a felületi minőség, a síkság, a lyukak vagy a jellemzők követelményei, az illesztési mód, a fémezési igények, a környezeti feltételek és a várható hőciklus. Egy műszaki rajz megkönnyítheti ezen információk értékelését.
Használható ugyanaz a minőség minden kerámia alkalmazáshoz?
Nem feltétlenül. A hőkezelésre optimalizált minőség eltérő tulajdonságokkal rendelkezhet, mint a fűtőtesthez, szigetelő tartóhoz vagy precíziós szerkezeti elemhez kiválasztott minőség. A megfelelő minőség a termikus, elektromos, mechanikai, méret- és környezeti követelmények egyensúlyától függ.
Miért számít annyira a kerámia vastagsága és síksága?
A vastagság közvetlenül befolyásolja a vezető utat, míg a síkság az érintkezés minőségét és a mechanikai igénybevételt az összeszerelés során. A jó ömlesztett termikus tulajdonságokkal rendelkező kerámia szubsztrátum még mindig gyengén teljesít, ha a túlzott vastagság vagy gyenge síkság jelentős interfész-büntetést okoz.
Hol illeszkedik az anyag egy megbízható mérnöki stratégiába?
Alumínium-nitrid kerámialegjobban egy funkcionális mérnöki anyagként érthető, amely összekapcsolja a hőkezelést, az elektromos szigetelést, a méretszabályozást és a mechanikai megbízhatóságot. Értéke akkor válik egyértelművé, ha a kerámiát a teljes hő- és elektromos architektúra részének tekintjük, nem pedig izolált lemeznek vagy hordozónak.
A nagy teljesítményű elektronika esetében a kulcskérdések az, hogy a hő milyen gyorsan hagyja el az aktív zónát, milyen hatékonyan terjeszti a kerámia ezt a hőt, hogyan tartják fenn az elektromos szigetelést, és hogyan viselkedik az anyag az összeszerelés és az ismételt működés során. A félvezető berendezések és a fűtőszerkezetek esetében a hőmérséklet egyenletessége, a méretstabilitás, az illesztés és a környezeti kompatibilitás egyaránt fontossá válhat.
A legmegbízhatóbb kiválasztási folyamat a működési feltételekkel kezdődik, és egy mérhető anyagspecifikációval ér véget. A hővezető képességet, a tágulási együtthatót, a dielektromos viselkedést, a szilárdságot, a sűrűséget, a felületi minőséget, a méreteket, a fémezést és a környezeti hatást együtt kell felülvizsgálni. A gyártás következetességét is figyelembe kell venni, mert a kifinomult tervezés az ismételhető anyagteljesítménytől függ.
Ha ezeket a tényezőket egyértelműen meghatározzák, a fejlett nitrid kerámiák praktikus utat jelenthetnek a kompakt, hőkezeléssel kezelt, elektromosan szigetelt szerelvényekhez az igényes elektronikai és ipari alkalmazásokhoz.
