A fűtőelem kiválasztása többet jelent, mint egy célhőmérséklet meghatározását.Kerámia fűtőlapokki kell értékelni a hőreakció, a hordozó tulajdonságai, az elektromos követelmények, a szerelési feltételek és a környezet, amelyben a kész berendezés fog működni.
A kerámia alapú fűtőelemeket kompakt készülékekben, ipari szerszámokban, laboratóriumi berendezésekben és egyéb olyan rendszerekben használják, amelyek korlátozott helyen szabályozott hőt igényelnek. Teljesítményük a kerámia anyagától, a beágyazott ellenálláselemtől, a méretektől, a bemeneti teljesítménytől, a hőátadási útvonaltól és a hőmérséklet-szabályozási stratégiától függ. A hangválasztási folyamat a berendezés tényleges működési körülményeivel kezdődik, és az elektromos tervezéssel, mechanikai integrációval, hőteszttel és élettartam-értékeléssel folytatódik.
Tartalomjegyzék
Válasszon egy részt, hogy közvetlenül az alkalmazásához leginkább kapcsolódó műszaki szempontokhoz ugorjon.
- A fűtési követelmények megértése
- Hogyan működnek a kerámia fűtőelemek
- Anyagok és termikus tulajdonságok
- Méretek, geometria és érintkezési terület
- Felülvizsgálandó teljesítményparaméterek
- Alkalmazások különböző iparágakban
- Gyakorlati kiválasztási ellenőrzőlista
- Telepítés és hőmérséklet szabályozás
- Gyakori tervezési és integrációs hibák
- Tesztelés, karbantartás és élettartam
- Gyakran Ismételt Kérdések
1. Kezdje a tényleges fűtési követelményekkel
A fűtőelem kiválasztása előtt határozza meg, hogy milyen hőtechnikai feladatot kell végrehajtania. Egy kis fémszerszám melegítésére tervezett alkatrész nagyon eltérő követelményeket támaszthat a víz melegítésére, a laboratóriumi hőmérséklet fenntartására vagy a széles felület melegítésére használtaktól. A tervezett alkalmazás határozza meg a szükséges fűtési területet, a bemeneti teljesítményt, a hőmérséklet-tartományt, a reakcióidőt és a mechanikai elrendezést.
Célszerű különbséget tenni a fűtőelem hőmérséklete és a munkafelületen szükséges hőmérséklet között. Ezek az értékek jelentősen eltérhetnek, mivel a hőnek át kell jutnia az érintkezési felületeken, házakon, folyadékokon, légréseken vagy más anyagokon, mielőtt elérné a célt.
Határozza meg a működési profilt
Mutassa be, hogyan fogják használni a berendezést egy normál működési ciklus során. A folyamatos működés, az ismétlődő rövid fűtési ciklusok, a szakaszos aktiválás és a gyakori hidegindítások különböző követelményeket támasztanak az elemmel és a környező szerkezettel szemben. A várható környezeti hőmérséklet és a rendelkezésre álló hűtés is befolyásolja a végső üzemállapotot.
- Célhőmérséklet:Határozza meg a szükséges hőmérsékletet a munkadarabon, a folyadékon vagy az érintkezési felületen, ne csak a fűtőelem névleges maximumára hagyatkozzon.
- Bemelegítési igény:Határozza meg, hogy a rendszernek milyen gyorsan kell elérnie a működési tartományát hidegindítás után.
- Üzemi ciklus:Jegyezze fel a fűtési időszakok időtartamát és gyakoriságát, beleértve a ciklusok közötti szüneteket is.
- Hőterhelés:Vegye figyelembe a felmelegített tárgy tömegét, a hőveszteséget és a bejövő anyagokat, amelyeket fel kell melegíteni.
- Fizikai korlátok:Határozza meg a rendelkezésre álló beépítési helyet, a megengedett súlyt, az áramellátást és a szerelési elrendezést.
Ezek a követelmények gyakorlati alapot adnak a tervek összehasonlításához. Ezek nélkül a magas maximális hőmérséklet vagy a nagy névleges teljesítmény önmagában nem tudja eldönteni, hogy egy fűtőelem megfelelő-e az adott alkalmazáshoz.
Hogyan működnek a kerámia fűtőelemek
Egy tipikus kerámia fűtőegység egy elektromosan ellenálló elemet kombinál kerámia testtel vagy hordozóval. Amikor az elektromos áram áthalad az ellenálló anyagon, az elektromos energia hővé alakul. A keletkező hő áthalad az alkatrészen és a környező szerkezetbe vagy a tervezett célba.
A tényleges konstrukció a tervezéstől függően változik. Egyes termékek kerámia hordozóval integrált nyomtatott ellenállásmintát használnak, míg más kerámia fűtőberendezések eltérő ellenállású anyagokat vagy elemelrendezéseket használnak. Az anyagkombinációt, a gyártási folyamatot és a tervezett működési feltételeket meg kell erősíteni az adott modellhez.
Az ellenálláselem hőt termel
Az ellenálláselem központi szerepet játszik a fűtési funkcióban. Elektromos ellenállása, geometriája és csatlakozási elrendezése befolyásolja a hőtermelést és -elosztást. Az ellenállásmintázat helyi különbségei hőmérséklet-ingadozást idézhetnek elő az aktív felületen, így az elemek elrendezése legalább annyira számít, mint a teljes teljesítmény.
A kerámia szerkezet megtámasztja az elemet
A kerámia hordozó megtartja az ellenálló szerkezetet a tervezett konfigurációjában, és hozzájárul az alkatrész hő- és elektromos viselkedéséhez. Az alumínium-oxid alapú kialakítások például kombinálhatják a hasznos hőtulajdonságokat az elektromos szigeteléssel. A kerámia összetétele és felépítése azonban termékenként eltérő, és az egyik minőségi osztály tulajdonságait nem szabad automatikusan egy másikhoz rendelni.
A hőnek a célhoz kell eljutnia
Még akkor is, ha az elem elegendő hőt termel, a rossz termikus érintkezés lelassíthatja a rendszer reakcióját, vagy egyenetlen hőmérsékletet eredményezhet. A fűtőelemtől a célpontig vezető út magában foglalja a kerámia testet, a rögzítési felületet, az esetleges köztes réteget és magát a fűtött tárgyat.

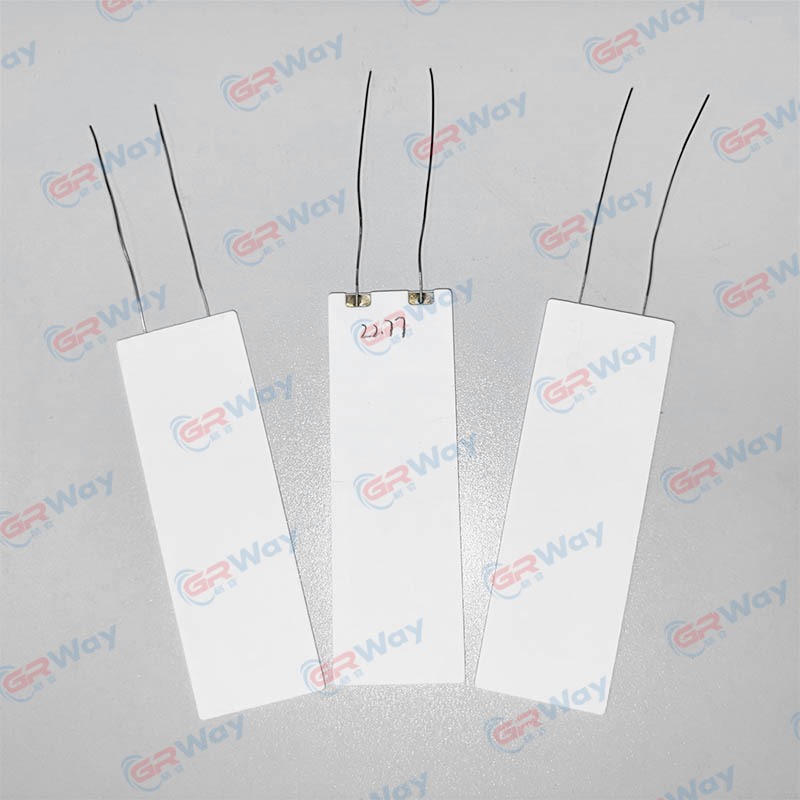

EmiattKerámia fűtőlapokegy teljes termikus összeállítás részének kell tekinteni. A felületi érintkezés, adott esetben a szorítónyomás, a környező szigetelés és a szomszédos részekből származó hőelvezetés mind befolyásolják a rendszer tényleges teljesítményét.
3. Az anyagok és termikus tulajdonságaik értékelése
Az anyagválasztás befolyásolja a hővezető képességet, az elektromos szigetelést, a mechanikai szilárdságot, a hőtágulást és a tervezett működési környezettel szembeni ellenállást. A helyes választás az alkalmazás által megkívánt tulajdonságok egyensúlyától függ, nem pedig egyetlen címsor specifikációjától.
Alumínium-oxid kerámia
Az alumínium-oxidot vagy alumínium-oxidot számos kerámia fűtőelemben használják. A pontos timföldtartalom és összetétel fokozatonként változik. Egyes rendelkezésre álló mikrofűtőtestek 95%-os alumínium-oxid kerámia testet írnak elő, ami azt szemlélteti, hogy miért kell az anyagösszetételt a vonatkozó termékspecifikáció alapján ellenőrizni, nem pedig azt, hogy minden fűtőtestnél feltételezzük.
A timföld alapú komponenseknél fontos szempontok közé tartozik a hővezető képesség, a mechanikai állapot, a hőtágulás, a méretkonzisztencia és az elektromos szigetelés a tervezett körülmények között. Ezek a jellemzők mind a fűtési viselkedést, mind a kész szerelvénybe való beépülést befolyásolják.
Ellenálló anyag és hordozószerkezet
Az ellenálláselem és a kerámia hordozó különböző funkciókat lát el. Egy termékoldal azonosíthatja a volfrámot vagy a molibdén-mangán alapú vezető pasztát egy adott gyártási folyamatban, de ez az információ nem igazolja, hogy minden kerámia fűtőtest ugyanazt a vezetőt vagy építési módszert használja.
A terv értékelésekor erősítse meg az ellenállóanyagot, az aljzat összetételét, a csatlakozási módot és a gyártási elrendezést a konkrét modelladatokkal. Ezek a részletek befolyásolhatják a működési korlátokat és az elem kompatibilitását a tervezett áramkörrel és mechanikus házzal.
| Tervezési tényező | Miért számít | Mit kell ellenőrizni |
|---|---|---|
| Kerámia kompozíció | Befolyásolja a termikus viselkedést, a szigetelést és a mechanikai jellemzőket. | Anyagminőség, összetétel és alkalmazható műszaki adatok. |
| Ellenállás elem | Befolyásolja az elektromos ellenállást, a hőtermelést és a hőmérséklet-eloszlást. | Az elem anyaga, névleges feszültsége, ellenállása és csatlakozási részletei. |
| Hővezetőképesség | Befolyásolja a hő mozgását a hordozón és a cél felé. | Megadott érték, mérési feltételek és a teljes termikus út. |
| Hőtágulás | Befolyásolhatja az illeszkedést, az érintkezési nyomást és a feszültséget a hőmérséklet-változások során. | A kerámia és a szomszédos alkatrészek tágulási jellemzői. |
| Működési környezet | Meghatározza, hogy a kiválasztott anyagok alkalmasak-e a használati feltételekre. | Környezeti feltételek, szennyeződések, nedvességnek való kitettség és termikus határértékek. |
| Mechanikai geometria | Befolyásolja a szerelést, az érintkezési felületet és a telepítési feszültségekkel szembeni ellenállást. | Méretek, tűrések, síkság és a megadott szerelési mód. |
Az anyagadatokat mindig összefüggő tulajdonságok halmazaként kell értelmezni. A hasznos hővezető képességgel rendelkező kerámia továbbra is gondos mechanikai alátámasztást igényelhet, míg a kiváló elektromos szigetelés nem szünteti meg a megfelelő áramköri védelem és összeszerelési szintű tesztelés szükségességét.
4. Illessze a méreteket és a geometriát a berendezéshez
A fűtőelem alakja meghatározza, hogy az hogyan illeszkedik a termékbe, és hogyan érintkezik az aktív terület a kívánt céllal. Lemez, gyűrű, tárcsa, négyzet és téglalap alakú geometriák rendelkezésre állnak bizonyos termékcsaládokban, de a rendelkezésre álló méreteket és formákat ellenőrizni kell a szóban forgó modellhez.
Aktív terület és hőelosztás
Egy nagyobb lemez elterjedheti a hőt egy szélesebb területen, de a nagyobb felület nem garantálja automatikusan az egyenletes hőmérsékletet. Az ellenálláselem elhelyezkedése, a szerelési elrendezés és a helyi hőveszteségek meleg és hideg zónákat hozhatnak létre, még akkor is, ha a külső méretek megfelelőnek tűnnek.
Határozza meg, melyik területet kell fűteni, és hol koncentrálódik a hőterhelés. Ha a célpont egyenetlen alakú, vagy csak néhány ponton érintkezik, értékelje a kapott hőmérsékleti profilt, ahelyett, hogy a teljes lemezt ugyanolyan aktív felületként kezelné.
Vastagság, hézagok és rögzítési pontok
A vastagság befolyásolja az alkatrész csomagolását, termikus tömegét és a hőátadási útvonalat. A szerelési elrendezésnek alkalmazkodnia kell a kerámia test méreteihez és a környező anyagok működés közbeni tágulásához. A szűk hézagok összeszerelési problémákat okozhatnak, míg a túlzott hézagok csökkenthetik a hőérintkezést ott, ahol közvetlen vezetésre van szükség.
A méreteket és a tűréseket dokumentálni kell a környező ház vagy szerelvény véglegesítése előtt. A méretrajz, ha rendelkezésre áll, különösen hasznos a rögzítési furatok, érintkezési felületek, csatlakozási helyek és az elektromos szigetelés számára rendelkezésre álló hely ellenőrzéséhez.
Erősítse meg a mechanikai kompatibilitást
A kerámia anyagok megfelelő terhelési körülmények között erősek lehetnek, de érzékenyek lehetnek a koncentrált feszültségre, ütésre vagy egyenetlen befogásra. A támasztófelületeknek ezért meg kell felelniük a tervezett rögzítési módnak. Kerülje azt a feltételezést, hogy egy alkatrész elviseli a hajlítási vagy beépítési terhelést pusztán azért, mert magas hőmérsékleten is jól teljesít.
Felülvizsgálandó teljesítményparaméterek
A termékleírások akkor válnak hasznossá, ha összehasonlítják azokat a berendezésre vonatkozó követelményekkel. Több paramétert együtt kell felülvizsgálni, mert mindegyik a teljesítmény más-más aspektusát írja le.
Üzemi hőmérséklet és maximális hőmérséklet
A normál üzemi hőmérséklet és a maximális üzemi hőmérséklet nem felcserélhető. Előfordulhat, hogy az alkatrésznek van egy meghatározott felső határa, amely nem minden telepítésnél a folyamatos működési állapotát jelenti. A hőelnyelés, a környezeti hőmérséklet, a szerelés, a teljesítményfelvétel és a hőterhelés befolyásolhatja a gyakorlatban elérhető hőmérsékletet.
Például néhány közzétett mikrofűtő-specifikáció 200 °C-os normál üzemi hőmérsékletet és 500 °C-os maximális üzemi hőmérsékletet ír elő. Ezek az értékek egy adott termékspecifikációt írnak le, és nem tekinthetők minden kerámia fűtőtest univerzális besorolásának.
Felmelegedési idő és hőreakció
A felmelegedési idő a fűtőberendezés termikus tömegétől, a rendelkezésre álló teljesítménytől, az érintkezési feltételektől, a hőveszteségtől és a cél tömegétől függ. A gyors reagálás fontos lehet a rövid ciklusokban működő berendezésekben, míg az állandó hőmérséklet fenntartására tervezett rendszer nagyobb hangsúlyt fektet a stabilitásra és a hőeloszlásra.
Névleges feszültség, teljesítmény és ellenállás
Az elektromos paramétereknek meg kell egyeznie a tervezett tápellátással és vezérlő áramkörrel. A névleges feszültséget és teljesítményt az elemellenállással, a vezetékekkel, a csatlakozókkal és a védelmi eszközökkel együtt felül kell vizsgálni. Egy alkatrészt nem szabad csak azért kiválasztani, mert a névleges teljesítménye elég magasnak tűnik anélkül, hogy ellenőriznénk az elektromos tervezés többi részét.
Szigetelés és hőmérséklet egyenletessége
Az elektromos szigetelésnek megfelelőnek kell maradnia a várható hőmérsékleti és környezeti feltételek mellett. Ugyanakkor a felületi hőmérséklet-eloszlásnak megfelelőnek kell lennie az alkalmazáshoz. A szükséges átlaghőmérsékletet elérő fűtőberendezés továbbra is alkalmatlan lehet, ha helyi forró pontok károsítják a munkadarabot, vagy ha a hidegebb területek megakadályozzák a folyamat cél elérését.
| Paraméter | Kérdés feltenni | Gyakorlati értékelés |
|---|---|---|
| Névleges feszültség | Megfelel az ellátási és vezérlési architektúrának? | Ellenőrizze az ellátási tartományt, a kapcsolási módot és a csatlakozásokat. |
| Névleges teljesítmény | Kibírja-e a rendszer a fűtési terhelést? | Értékelje a felmelegedést, a hőveszteséget és a folyamatos működést. |
| Üzemi hőmérséklet | Fenntartható-e a kívánt hőmérséklet valós körülmények között? | Tesztelje a tervezett házban és termikus környezetben. |
| A hőmérséklet egyenletessége | Megfelelő-e a hőmérsékleti profil az aktív területen? | Mérjen meg több reprezentatív felületi helyet. |
| Elektromos szigetelés | Megfelel-e a szerelvény a szükséges elektromos biztonsági követelményeknek? | Értékelje a kész összeállítást a megfelelő vizsgálati eljárásokkal. |
| Üzemi ciklus | Az alkatrész képes kezelni a tervezett fűtési mintát? | Érvényesítse az ismételt indítási, működési és hűtési ciklusokat. |
6. Alkalmazások különböző iparágakban
A kerámia alapú fűtőtesteket különféle berendezésekben használják, a kis fogyasztói készülékektől az ipari és laboratóriumi rendszerekig. A helyes konfiguráció a hőtechnikai feladattól, a környezeti feltételektől, az érintkezők elrendezésétől és az egyes alkalmazások elektromos követelményeitől függ.
Kis háztartási és testápolási gépek
Hajformázó készülékek, kompakt vízmelegítő készülékek, vasalók és hasonló termékek olyan fűtőelemeket igényelnek, amelyek szűk helyeken is elférnek. A felmelegedési idő, a felületi hőmérséklet, a szigetelés és a környező részekkel való érintkezés fontos tervezési szempontok. A kész készüléknek a rendeltetésszerű használatához megfelelő hőmérsékletszabályozásra és védőintézkedésekre is szüksége van.
Ipari szerszámok és feldolgozó berendezések
Az ipari fűtőberendezések forrasztószerszámokat, tömítőberendezéseket, speciális fűtőegységeket vagy egyéb helyi hőbevitelt igénylő folyamatokat szolgálhatnak. A szükséges működési ciklus és a célhőmérséklet alkalmazásonként eltérő. A mérnököknek ezért az alkatrészt a tényleges szerszámgeometriában kell értékelniük, ahelyett, hogy csupán a tervezett felhasználás általános leírására hagyatkoznának.
Laboratóriumi és analitikai berendezések
A kompakt fűtőegységek hasznosak lehetnek olyan műszerekben, ahol korlátozott a hely, és fontosak az ismételhető hőviszonyok. A laboratóriumi alkalmazásoknál figyelmet kell fordítani a hőmérsékleti stabilitásra, a helyi egyenletességre, a kémiai kompatibilitásra, valamint a fűtőelem és a szomszédos érzékelők vagy precíziós alkatrészek közötti kölcsönhatásokra.
Orvosi és egyéb speciális berendezések
Egyes hőmérséklet-szabályozott készülékek kompakt fűtőelemeket használnak folyadékok, felületek vagy belső szerelvények melegítésére. Az ilyen alkalmazások megkövetelik az eszköz teljes kialakításának alapos értékelését, beleértve a megengedett hőmérséklet-ingadozást, az elektromos leválasztást, az anyagok kompatibilitását és az alkalmazandó szabályozási követelményeket. Az általános fűtőelem-specifikáció önmagában nem bizonyítja a szabályozott alkalmazásra való alkalmasságot.
- Készülékek:Összpontosítson a kompakt felépítésre, az ismételhető fűtésre és a készülék védővezérlőivel való integrációra.
- Ipari szerszámok:Fókuszáljon a munkaciklusra, a célhőmérsékletre, a működési környezettel szembeni ellenállásra és a szerelési stabilitásra.
- Laboratóriumi műszerek:Fókuszáljon a hőmérséklet mérésére, az ismételhetőségre és a közeli érzékeny alkatrészekkel való interakcióra.
- Speciális felszerelés:Összpontosítson az alkalmazás-specifikus érvényesítésre, a nyomon követhető követelményekre és a vonatkozó biztonsági kötelezettségekre.
Ha egy fűtési rendszernek helyi hőre van szüksége kompakt formátumban,Kerámia fűtőlapokérdemes lehet más fűtési technológiák mellett értékelni. A végső döntésnek az ellenőrzött specifikációktól és a tervezett összeállítás teljesítményétől kell függnie, nem csupán az alkalmazási listán.
7. Gyakorlati kiválasztási ellenőrzőlista
A strukturált kiválasztási folyamat segít a mérnököknek elkerülni a fűtőelem és a berendezés közötti eltéréseket. A következő sorrend használható a tervezés korai felülvizsgálatakor és a jelölt komponensek összehasonlításakor.
- Dokumentálja a termikus célt.Határozza meg a munkafelületen szükséges hőmérsékletet, a megengedett eltérést és a felmelegedéshez rendelkezésre álló időt.
- Becsülje meg a hőterhelést.Vegye figyelembe a cél tömegét, a környezet hőveszteségét, az érintkezési feltételeket és a fűtött anyag változásait.
- Erősítse meg a fizikai borítékot.Jegyezze fel a rendelkezésre álló hosszúságot, szélességet, vastagságot, a rögzítési pontokat, a csatlakozók helyét és a hézagkövetelményeket.
- Illessze az elektromos kialakítást.Ellenőrizze a tápfeszültséget, a teljesítményt, az ellenállást, a csatlakozások elrendezését, a kapcsolást és a szükséges áramköri védelmet.
- Tekintse át az anyagadatokat.Ellenőrizze a kerámia minőségét, a termikus tulajdonságokat, a szigetelési követelményeket és a működési környezettel való kompatibilitást.
- Határozza meg a munkaciklust.Adja meg a fűtés időtartamát, gyakoriságát, hűtési időszakait és a környezeti feltételek várható változásait.
- Tervezze meg a hőmérséklet mérését.Határozza meg, hol kell mérni a hőmérsékletet, és hogyan viszonyul az érzékelő leolvasása a céltárgy hőmérsékletéhez.
- Érvényesítse a teljes összeállítást.Tesztelje a fűtőelemet a tervezett házzal, szerelési módszerrel, célanyaggal és szabályozási stratégiával.
A termékek összehasonlításához használjon általános működési feltételeket. Két fűtőtestet nem szabad egyenértékűnek tekinteni pusztán azért, mert hasonlóak a méretük vagy a hirdetett maximális hőmérsékletük. Elektromos konfigurációjuk, hőhatásuk és telepítési követelményeik eltérőek lehetnek.
Telepítés és hőmérséklet szabályozás
A megfelelő telepítés a fűtési teljesítmény elengedhetetlen része. Még egy megfelelő alkatrész is inkonzisztens eredményeket produkálhat, ha szerelési felülete, elektromos csatlakozásai, érzékelő helyzete vagy hőátadási útja eltér a tervezetttől.
Biztosítson megfelelő mechanikai támogatást
A szerelési elrendezésnek meg kell támasztania a kerámia testet anélkül, hogy nemkívánatos koncentrált terhelés keletkezne. Ellenőrizze az érintkezési felületek síkságát, a rögzítők helyzetét, valamint a fűtőtest és a környező ház közötti méretkapcsolatot. Ha a kialakítás a közvetlen hőérintkezéstől függ, ellenőrizze, hogy az interfész megfelel-e a gyártó szerelési útmutatójának.
Vegye figyelembe a hőtágulást
A felmelegedés és hűtés méretváltozást okoz a kerámia komponensben és a szomszédos anyagokban. A hőtágulási különbségek befolyásolhatják az illeszkedést, vagy feszültséget okozhatnak a határfelületen. A mechanikai elrendezésnek figyelembe kell vennie ezeket a változásokat a tervezett működési tartományban, beleértve az ismételt fűtést és hűtést is.
Tervezze meg az irányítási stratégiát a cél köré
A hőmérséklet-szabályozót, érzékelőt, kapcsolókészüléket és védőáramkört a szükséges szabályozási szintnek és a berendezéssel kapcsolatos veszélyeknek megfelelően kell kiválasztani. Az érzékelő elhelyezése különösen fontos: a fűtőelem közelében lévő érzékelő eltérően reagálhat, mint az, amely a tényleges munkadarabot vagy a felmelegített folyadékot méri.
Ne feltételezze, hogy egy kerámia alkatrész automatikusan biztonságos vagy állandó hőmérsékletet tart fenn. Ha a konkrét tervdokumentáció másként nem rendelkezik, a hőmérsékletszabályozást és a túlmelegedés elleni védelmet rendszerszintű műszaki követelményként kell kezelni.
Ellenőrizze az elektromos és környezetvédelmet
Az elektromos csatlakozásoknak, a szigetelési távolságoknak, a kábelértékeknek, a burkolatoknak és a védőeszközöknek meg kell felelniük a tervezett feszültségnek, hőmérsékletnek és környezetnek. A nedvesség, a vezetőképes szennyeződés, a vibráció és a technológiai anyagoknak való kitettség további követelményeket vethet fel. A kész összeállítást olyan körülmények között kell értékelni, amelyekre tervezték.
A rendszerintegráció soránKerámia fűtőlapokki kell értékelni az érzékelő tényleges helyzetével, szerelési elrendezésével és hőterhelésével. Ez értelmesebb képet ad a teljesítményről, mint az összetevő izolált tesztelése.
9. Gyakori tervezési és integrációs hibák
Sok fűtési probléma a termékspecifikáció és a beépített üzemi feltételek közötti eltérésből adódik. A gyakori tervezési hibák korai felülvizsgálata segíthet megelőzni a teljesítményproblémákat az összeszerelés és a tesztelés során.
Kiválasztás kizárólag a maximális hőmérséklet alapján
A maximális hőmérséklet-besorolás nem írja le a felmelegedési viselkedést, a hőmérséklet stabilitását vagy azt, hogy mennyi hő éri el a célt. Tekintse át a működési tartományt és a tesztkörülményeket a teljesítmény-, geometriai- és hőátadási követelmények mellett.
Az érintkezési ellenállás figyelmen kívül hagyása
Kis hézagok vagy egyenetlen érintkezés korlátozhatja a hőátadást, és helyi hőmérséklet-különbségekhez vezethet. Tekintse át a rögzítési felületet és a célfelületet, különösen ott, ahol a szerelvény vezetésen alapul, nem pedig konvekción vagy sugárzáson.
Nem megfelelő vezérlőérzékelő hely használata
Előfordulhat, hogy egy érzékelő elfogadható hőmérsékletet jelez, miközben a munkafelület túl hideg marad, vagy egy helyi terület túl meleg lesz. Határozza meg, melyik hőmérséklet kritikus a folyamat szempontjából, majd ennek megfelelően helyezze el és érvényesítse az érzékelőt.
Figyelmen kívül hagyva a környezeti feltételek hatását
A légáramlás, a burkolat hőmérséklete, a hűtés vagy a hőterhelés változása megváltoztathatja a működési pontot. A nyitott tesztelrendezésben megfigyelt teljesítmény nem feltétlenül jelenti a kész gépen belüli teljesítményt.
Feltételezve, hogy minden kerámiaminőség azonos módon viselkedik
Az anyagösszetétel, az elemek kialakítása, a gyártási folyamat, a méretek és a csatlakozási elrendezés modellenként eltérőek. Használja a vonatkozó specifikációt a felületesen hasonló termék adatainak átvitele helyett.
- Erősítse meg a különbséget a célhőmérséklet és a fűtőelem hőmérséklete között.
- Ellenőrizze a működési határokat a tervezett munkaciklus alatt.
- Tekintse át mind az elektromos követelményeket, mind a mechanikai tűréseket.
- A végső összeszerelés után ellenőrizze a hőmérséklet-eloszlást.
- Dokumentálja a rendellenes állapotokat és a szükséges védelmi reakciót.
10. Tesztelés, karbantartás és élettartam
A tesztelés során meg kell határozni, hogy a fűtési rendszer megfelel-e a követelményeknek abban a konfigurációban, ahol ténylegesen használni fogják. Az értékelés magában foglalhatja a felmelegedési időt, az állandósult hőmérsékletet, a hőmérséklet-eloszlást, az elektromos viselkedést, a szigetelési teljesítményt és az ismételt működési ciklusokat.
Mérje meg a teljesítményt reális körülmények között
Használja a rendeltetésszerű készletet, célanyagot, szerelési elrendezést, burkolatot és vezérlési beállításokat. Jegyezze fel a kezdeti feltételeket, és mérje meg a hőmérsékletet a folyamat szempontjából fontos helyeken. Ahol fontos a hőmérséklet egyenletessége, előfordulhat, hogy egyetlen mérési pont nem elegendő a helyi forró pontok vagy hűvös területek azonosításához.
Értékelje az ismételt működési ciklusokat
Az ismételt felfűtés és hűtés olyan változásokat tárhat fel, amelyek egy rövid bemutató során nem jelennek meg. Az alkalmazástól függően az értékelés magában foglalhatja az ismételt indításokat, az állandó működést, a leállítást és a hűtést. Minden ciklustesztnek tükröznie kell a megadott követelményeket és az adott termék megengedett működési feltételeit.
Vizsgálja meg a környező szerelvényt
A karbantartás során figyelembe kell venni a fűtőtestet, annak csatlakozásait, a szerelési szerkezetet, az érzékelőt és a vezérlőberendezéseket. Az ellenőrzési eljárások a készüléktől és működési környezetétől függenek, de magukban foglalhatják a látható sérülések, a laza csatlakozások, a szennyeződések, a hőérintkező megváltozásának és a rendellenes túlmelegedés bizonyítékának ellenőrzését.
A karbantartási időközöknek követniük kell a berendezés kockázatértékelését és a vonatkozó termékre vonatkozó útmutatót. Ha a hőmérsékleti reakció megváltozik, vizsgálja meg a teljes hőrendszert, ahelyett, hogy azt feltételezné, hogy egyedül a fűtőelem felelős.
A teljesítményt végső soron ellenőrzött üzemi adatok alapján kell megítélni. A laboratóriumi környezetben gyorsan felmelegedő kialakítás a telepítés után eltérően viselkedhet, míg a célhőmérsékletet elérő rendszer még mindig szükségessé teheti az egyenletesség, a vezérlés reakciója vagy a mechanikai megbízhatóság javítását.
11. Gyakran Ismételt Kérdések
Milyen információk szükségesek a kerámia fűtőelem kiválasztásához?
Kezdje a célhőmérséklet, a bemelegítési igény, a hőterhelés, a rendelkezésre álló telepítési hely, a tápfeszültség, a teljesítményigény és a munkaciklus. Határozza meg a működési környezetet, a szerelési módot, a hőmérséklet-szabályozási megközelítést és az alkalmazás-specifikus biztonsági követelményeket is. Ezek az adatok lehetővé teszik a termékleírások és a tényleges működési igények összehasonlítását.
A magasabb maximális hőmérséklet jobb fűtési teljesítményt jelent?
Nem feltétlenül. A maximális üzemi hőmérséklet csak egy specifikáció. A felmelegedési idő, a hővezető képesség, a teljesítmény, a hőmérséklet-eloszlás, az érintkezési feltételek és a megengedett folyamatos működési tartomány egyaránt befolyásolja az alkalmasságot. Az alkatrészt a szükséges munkakörülmények alapján kell értékelni, nem pedig kizárólag a maximális hőmérséklet alapján.
Miért térhet el egy fűtőelem hőmérséklete a célhőmérséklettől?
A hőnek az ellenálláselemből a kerámia szerkezeten és az esetleges rögzítési felületeken keresztül kell haladnia, mielőtt elérné a célt. A hőveszteség, az érintkezési ellenállás, a céltömeg, a légáramlás és a vezérlő-érzékelő elhelyezkedése mind hozzájárulhatnak a fűtőelem hőmérséklete és a folyamat hőmérséklete közötti különbséghez.
Mennyire fontos a kerámia anyagösszetétele?
Az anyagösszetétel befolyásolja a hővezető képességet, a szigetelést, a tágulást és a mechanikai jellemzőket. A különböző minőségű kerámiákat nem szabad felcserélhetőnek tekinteni. Ellenőrizze a pontos anyagmegjelölést és annak műszaki adatait, majd értékelje az ellenálláselem és a tervezett működési környezet mellett.
Működhet-e a kerámia fűtőtest hőmérséklet-szabályozó nélkül?
Ez a fűtőberendezés egyedi felépítésétől és a kész készülék követelményeitől függ. Egyes kialakítások különleges hőmérsékletfüggő viselkedést mutathatnak, de ez nem feltételezhető az általános kerámia fűtőelemeknél. A szabályozás, az érzékelés és a túlmelegedés elleni védelem szükségességét a termékdokumentációnak, a rendszertervezésnek és a vonatkozó biztonsági követelményeknek kell megállapítani.
Mit kell ellenőrizni a kerámia fűtőlemez felszerelése előtt?
Ellenőrizze a méreteket, a szerelési elrendezést, az érintkezési felületeket, az elektromos csatlakozásokat, a névleges működési feltételeket, a szigetelési követelményeket és az érzékelő helyzetét. Győződjön meg arról, hogy a környező anyagok elviselik a várható hőmérsékletet és tágulást. Az elkészült szerelvényt ezután valósághű működési körülmények között kell tesztelni.
Hogyan értékelhető a hőmérséklet egyenletessége?
Mérje meg a hőmérsékletet több reprezentatív helyen az aktív területen, és ahol releváns, magán a célon. Végezze el a méréseket megismételhető körülmények között, miután figyelembe vette a bemelegítést és a stabilizálást. Az elfogadható eltérés a folyamattól függ, ezért a tesztelés előtt meg kell határozni az értékelési határokat.
Mi határozza meg a kerámia fűtőelem élettartamát?
Az élettartam függ az alkatrészek kialakításától, az anyagoktól, az üzemi hőmérséklettől, a munkaciklustól, az elektromos feltételektől, a szerelési feszültségtől, a környezeti hatásoktól és a rendszerintegráció minőségétől. A vonatkozó kerékpározási vagy tartóssági teszteknek tükrözniük kell a tervezett működési profilt. Nem szabad minden modellre vagy alkalmazásra egyetlen élettartam-értéket feltételezni.
Végső mérnöki szempontok
A fűtőberendezés megbízható kiválasztásához az elektromos, hőtechnikai és mechanikai követelmények együttes figyelembe vétele szükséges. Az anyagösszetétel meghatározza az alkatrész viselkedésének egy részét, míg az elem kialakítása, méretei, szerelési körülményei és hőmérséklet-szabályozása határozza meg a beszerelés utáni teljesítményt.
Az ipari berendezéseknél az a leghasznosabb specifikáció, amely egyértelműen összekapcsolja a termék jellemzőit a tervezett működési feltételekkel. Erősítse meg a névleges határértékeket, tekintse át a telepítési követelményeket, és értékelje a kész rendszert megismételhető teszteléssel a terv véglegesítése előtt.
Gyakorlatilag a kerámia fűtőlapokat a teljes fűtési rendszer részeként kell értékelni. Alkalmasságuk a mért teljesítménytől, a dokumentált anyagtulajdonságoktól és a beépítésre szánt berendezéssel való kompatibilitástól függ.
