Alumínium-nitrid kerámiaegy fejlett műszaki kerámia, amelyet a magas hővezetőképesség és az elektromos szigetelés kombinációjára értékelnek. Ellentétben az elektromosan vezető fémekkel, amelyek eltávolítják a hőt, de további szigetelést igényelnek, a sűrű AlN közvetlen kerámia felületet biztosít a hő elterjedéséhez, miközben fenntartja a dielektromos elválasztást. Viszonylag alacsony hőtágulási együtthatója kompatibilissé teszi olyan félvezető anyagokkal is, mint a szilícium. Ezek a jellemzők támogatják a nagy teljesítményű elektronikában, félvezető berendezésekben, lézerrendszerekben, LED-csomagokban, teljesítménymodulokban, mikrohullámú alkatrészekben és speciális hőszerkezetekben történő alkalmazásokat. A gyakorlati kiválasztási folyamat során figyelembe kell venni a hővezető képességet, a tisztaságot, a dielektromos viselkedést, a geometriát, a felületi minőséget, a mérettűrést, a fémezést, az illesztési módot, az üzemi hőmérsékletet és a kész összeállítás tényleges hőpályáját.
Tartalomjegyzék
Ugrás egy szakaszraVálassza ki az alábbi részt, hogy közvetlenül a témára lépjen.
- Mi az anyag és miért számít?
- Hogyan támogatja a hővezetőképesség a hőkezelést?
- Hogyan javítja az elektromos szigetelés az alkatrészek tervezését?
- Miért számít a hőtágulási kompatibilitás?
- Hogyan gyártják és sűrítik az anyagot?
- Mely anyagi tényezők szabályozzák a végső teljesítményt?
- Milyen formákat és geometriákat használnak a mérnökökben?
- Hol használják a fejlett elektronikában?
- Hogyan hasonlítható össze más műszaki kerámiákkal?
- Hogyan határozzák meg a mérnökök az anyagot?
- Gyakran Ismételt Kérdések
Mi az anyag és miért számít?
Az alumínium-nitrid egy alumíniumból és nitrogénből előállított, nem oxidos műszaki kerámia. Kristályszerkezete és erős atomi kötése a termikus, elektromos, mechanikai és kémiai tulajdonságok jellegzetes kombinációját adja. Az anyag különösen értékes, ha az alkatrésznek hatékonyan kell hőt vezetnie anélkül, hogy elektromos vezetővé válna.
A hagyományos termikus úton a tervezők gyakran úgy gondolják, hogy a hőelosztó és a szigetelés külön funkció. Egy fémlemez gyorsan terjesztheti a hőt, míg a polimer vagy oxid kerámia réteg elektromos szigetelést biztosít. Minden további interfész hőellenállást, mechanikai bonyolultságot vagy más lehetséges hibapontot mutat be. Egy sűrű AlN komponens több funkciót is kombinálhat egyetlen megtervezett rétegben, leegyszerűsítve bizonyos teljesítmény- és félvezető-szerelvények architektúráját.
A magas rács alapú hőtranszport lehetővé teszi a hő eltávozását a helyi forró pontokról, és egy hűtőborda vagy hűtőfelület felé halad.
A nagy elektromos ellenállás lehetővé teszi, hogy a vezető nyomok és a meghajtott alkatrészek elektromosan elszigetelve maradjanak a tartószerkezetektől.
Az alacsony hőtágulási együttható segít csökkenteni a feszültséget, amikor a kerámia alkatrészeket félvezető és fém anyagokkal kapcsolják össze.
Az anyag gyakorlati jelentősége ezért tulajdonságainak kölcsönhatásából adódik, nem pedig egyetlen főcím-specifikációból. Nagy teljesítményű készülékeknél az erős hőteljesítményű, de gyenge méretstabilitású hordozó megbízhatósági problémákat okozhat. A kiváló szigetelésű, de nem megfelelő hőterjedésű kerámia lehetővé teheti az elektronikus alkatrész csatlakozási hőmérsékletének emelkedését. Az anyagválasztásnál a teljes hő- és elektromos rendszert kell figyelembe venni, nem pedig egy elkülönített számot.
Hogyan támogatja a hővezetőképesség a hőkezelést?
A hővezető képesség azt írja le, hogy a hő milyen hatékonyan mozog az anyagon hőmérsékleti gradiens alatt. A nagyteljesítményű elektronikában ez a tulajdonság közvetlenül befolyásolja, hogy a hő milyen gyorsan tud eltávolodni a félvezető szerszámtól, az áramforrástól, a lézertől, a LED-től vagy más hőtermelő alkatrésztől.
A sűrű AlN-t gyakran körülbelül 140 és 230 W/m·K közötti hővezető képességgel állítják elő, a tisztaságtól, mikroszerkezettől, feldolgozási körülményektől és a termék minőségétől függően. Nagyobb vezetőképességű fokozatok tervezhetők, ha az alkalmazás hatékonyabb hőelosztást igényel. A tényleges teljesítményt mindig a gyártó által az adott anyagminőségre és geometriára megadott érték alapján kell kiértékelni.
Miért bonyolultabb a hőterjedés, mint a vezetőképesség?
A magas vezetőképességi érték nem garantálja automatikusan az alacsony hőmérsékletet az aktív eszközön. A teljes hőút magában foglalhatja a félvezető szerszámot, kötőréteget, kerámia hordozót, fémezést, hőfelületi anyagot, alaplapot, hűtőbordát és hűtőközeget. Mindegyik interfész ellenállást növel. A jól megtervezett kerámia szubsztrátum ezért a tervezett hőhálózat részeként működik.
A geometria is fontos. A vékony kerámiaréteg csökkentheti a vezetési távolságot, de meg kell felelnie a feszültségszigetelési, mechanikai szilárdsági, kezelési és csatlakozási követelményeknek. A vastagabb rész növelheti az elektromos távolságot és a mechanikai robusztusságot, miközben növeli a hőellenállást. A mérnököknek egyensúlyban kell tartaniuk ezeket a követelményeket ahelyett, hogy egy változót egymástól függetlenül optimalizálnának.
| Ingatlan | Tipikus műszaki tartomány | Miért számít | Tervezési szempont |
|---|---|---|---|
| Hővezetőképesség | kb. 140–230 W/m·K | A hőt átvezeti a kerámián | Használja az évfolyam-specifikus tesztelt értéket |
| Hőtágulási együttható | kb. 4,0–4,7 × 10−6/K | Szabályozza a méretváltozást a hőmérséklet függvényében | Hasonlítsa össze a matricával, a rézzel, az alumíniummal és az összekötő rétegekkel |
| Dielektromos állandó | Általában 8-9 körül | Befolyásolja az elektromos és RF viselkedést | Ellenőrizze a gyakoriságot és a hőmérsékleti viszonyokat |
| Sűrűség | kb. 3,26 g/cm³ | Befolyásolja az alkatrészek tömegét és szerkezeti kialakítását | Vegye figyelembe a porozitást és a végső szinterezett sűrűséget |
| Elektromos ellenállás | Nagyon magas a sűrű szigetelőanyagokhoz | Támogatja az elektromos szigetelést | Ellenőrizze a szigetelési követelményeket a tényleges körülmények között |
A megjelenített értékek általános műszaki tartományok, nem pedig univerzális specifikációk. A gyártási fokozatok a tisztaságtól, az adalékanyagoktól, a feldolgozási módtól, a sűrűségtől, a méretektől és a vizsgálati körülményektől függően változhatnak.
A hővezető képesség a hőmérséklet emelkedésével is változhat. A valósághű hőtervezés érdekében a mérnököknek hőmérsékletfüggő anyagadatokat kell használniuk, ha rendelkezésre állnak, ahelyett, hogy azt feltételeznék, hogy a szobahőmérséklet értéke állandó marad a teljes működési tartományban.
Hogyan javítja az elektromos szigetelés az alkatrészek tervezését?
A teljesítményelektronikának gyakran két, látszólag ellentétes funkcióra van szüksége: a hordozónak hatékonyan el kell távolítania a hőt, miközben meg kell akadályoznia a nem kívánt elektromos áram beáramlását a szomszédos szerkezetekbe. A fémek kiváló hővezetést biztosítanak, de elektromosan vezetőképesek. Sok műszaki kerámia megoldja a szigetelési problémát, de nem mindegyik kínál kellően magas hővezető képességet a modern teljesítménysűrűséghez.
A sűrű AlN nagy elektromos ellenállása lehetővé teszi vezető áramkörök felszerelését vagy fémezését kerámia szigetelő testre. Ez az egyik oka annak, hogy kerámia szubsztrátumokat használnak teljesítmény félvezető modulokban, LED-összeállításokban, lézercsomagokban és speciális elektronikus szerkezetekben.
Elektromos leválasztás nagy hőszigetelés nélkül
A hagyományos többrétegű hőszigetelésben a hőátadás korlátozó tényezőjévé válhat a szigetelés. Az alacsony hővezető képességű elektromos szigetelő anyag elektromosan védheti az áramkört, miközben a hőt az aktív eszköz közelében zárja le. A hővezető kerámia csökkenti ezt a kompromisszumot azáltal, hogy lehetővé teszi a hő áthaladását a szigetelő testen.
A dielektromos viselkedés is számít
Az elektromos szigetelést nem csak az ellenállás határozza meg. A tervezők értékelhetik a dielektromos állandót, a dielektromos veszteséget, a letörési szilárdságot, a felületi szivárgást, a kúszási távolságot, valamint a hőmérséklet vagy a páratartalom elektromos viselkedésre gyakorolt hatását is.
A nagyfrekvenciás rendszerekben a dielektromos tulajdonságok befolyásolhatják az impedanciát, a jel integritását, a parazita kapacitást és az RF veszteségeket. A nagyfeszültségű rendszerek esetében a fizikai vastagság és a felület kialakítása különösen fontossá válik. Egy anyag erős belső szigetelő tulajdonságokkal rendelkezhet, miközben a kész alkatrész még mindig gondos távolság- és felületkezelést igényel.
Az elektromos leválasztás lehetővé teszi, hogy a fémezett vezetők és tápegységek szigetelő kerámia platformon működjenek, miközben a hő áthalad a hordozón.
A szabályozott dielektromos viselkedés támogathatja a stabil elektromos teljesítményt, ahol a parazita kapacitást és a dielektromos veszteséget kezelni kell.
Miért számít a hőtágulási kompatibilitás?
Minden anyag mérete megváltozik, ha hőmérséklete változik. Egy többrétegű elektronikus csomagban a különböző anyagok eltérő ütemben tágulnak. Ha ezek a különbségek nagyok, az ismételt fűtés és hűtés mechanikai feszültséget generálhat a határfelületeken.
A sűrű AlN hőtágulási együtthatója közel van a szilíciuméhoz, általában 4,0-4,7 × 10−6/K tipikus mérnöki fokozatokhoz. Ez a relatív kompatibilitás különösen értékes a félvezető csomagolásban, mivel a túlzott hőtágulási eltérés hozzájárulhat a vetemedéshez, a felületi feszültséghez, repedéshez vagy leváláshoz a hőciklus során.
Miért érdemel különös figyelmet a termikus kerékpározás?
Az elektronikus rendszerek ritkán maradnak egy hőmérsékleten. Egy tápmodul többször mozoghat az üresjárat, a mérsékelt terhelés, a csúcsterhelés és a leállítás között. A lézercsomag ismétlődő indítási és lehűlési periódusokat tapasztalhat. A félvezető gyártó berendezéseket ki lehet téve a folyamat hőmérsékletének, amelyet hűtési fázisok követnek.
Minden hőciklus tágulást és összehúzódást hoz létre. Amikor az anyagok egymáshoz vannak kötve, a felületeknek alkalmazkodniuk kell a relatív mozgásukhoz. A megfelelő hőtágulás nem szünteti meg teljesen a feszültséget, de csökkentheti a mechanikai eltérések egyik fontos forrását.
Az anyagpárosítást rendszerként kell értékelni
A kerámia csak egy réteg az összeállításon belül. A réz, az alumínium, a szilícium, a forrasztás, a keményforrasztott kötések, a fémezési rendszerek és a termikus interfész anyagok egyaránt hozzájárulhatnak a teljes igénybevételhez. A mérnököknek ezért a teljes anyagköteg tágulási együtthatóit kell összehasonlítaniuk, ahelyett, hogy a kerámiát külön értékelnék.
- Hasonlítsa össze a CTE értékeket a teljes szerelvényen, ne csak két anyag között.
- Értékelje a termikus ciklus hőmérsékleteit, a tartózkodási időket és a ciklusszámokat.
- Vegye figyelembe a vastagságot és a geometriát, mert a merevség befolyásolja a feszültségeloszlást.
- Ellenőrizze az illesztési és fémezési módszerek saját termikus korlátait.
- Használja a tényleges összeszerelési feltételeket a mechanikai megbízhatóság érvényesítéséhez.
Hogyan gyártják és sűrítik az anyagot?
Egy fejlett kerámia teljesítménye erősen függ a gyártási módtól. Nagy hővezető képességet nehéz elérni, ha a végső test túlzott porozitást, kedvezőtlen szennyeződési fázisokat vagy olyan mikroszerkezeti hibákat tartalmaz, amelyek szétszórják a hőhordozó fononokat.
Por készítés
A gyártás a megfelelő tisztaságú és részecskejellemzők alapján kiválasztott alumínium-nitrid porral kezdődik. A por minősége befolyásolja a csomagolási viselkedést, a szinterezési reakciót, a szemcsefejlődést, valamint a kerámia végső elektromos és termikus tulajdonságait.
Alakítás és zöld megmunkálás
Az alkatrészek kialakításától függően a por formázható olyan eljárásokkal, mint a szalagöntés, préselés, fröccsöntés vagy más kerámiaformázási módszer. A vékony aljzatok különösen ellenőrzött alakítást igényelhetnek, mivel a végső alkatrésznek meg kell őriznie síkságát és méretstabilitását kiégetés után.
Szinterezés és tömörítés
Az alumínium-nitrid erős kovalens kötéssel rendelkezik, ami megköveteli a tömörítést, mint egyes hagyományos oxidkerámiák esetében. A zsugorodás elősegítésére és a szemcsehatár-fázisok szabályozására szinterezési segédanyagok alkalmazhatók. A feldolgozási hőmérséklet, az atmoszféra, a porkémia, az adalékanyag-rendszer és az égetési ütemezés mind befolyásolják a végső mikroszerkezetet.
- Por kondicionálás:A nyers kerámiapor egyenletes részecskeeloszlást, tisztaságot és formáló viselkedést biztosít.
- Formálás:A porból a kívánt alkatrész geometriának megfelelő zöld testet formálunk.
- Ellenőrzött szinterezés:A termikus feldolgozás tömöríti a testet és kialakítja a szükséges szemcseszerkezetet.
- Végső:A felületek a tervezési követelményeknek megfelelően csiszolhatók, polírozhatók, lapolva, fúrhatók, vághatók vagy más módon megmunkálhatók.
- Ellenőrzés:A méretek, a felület minősége, az elektromos viselkedés, a termikus tulajdonságok és egyéb, az ügyfél által meghatározott jellemzők értékelhetők.
A szinterezés utáni megmunkáláshoz megfelelő gyémánt alapú vagy más speciális szerszámokra van szükség, mivel a fejlett kerámiák kemények és törékenyek. A tervezési szakaszban ezért figyelembe kell venni az elérhető tűréseket, a sarok sugarait, a furatok geometriáját, a felületi minőséget és a lehetséges élsérüléseket.
Mely anyagi tényezők szabályozzák a végső teljesítményt?
Két, azonos névleges anyagból készült alkatrész eltérően teljesíthet, mivel a feldolgozási előzmények eltérőek. A hővezető képességet, a szilárdságot, a dielektromos viselkedést és a méretstabilitást befolyásolják a szemcseszerkezet, a porozitás, a szennyeződések szintje, az adalékok kémiája és a szinterezés körülményei.
Tisztasággal és oxigénnel kapcsolatos hatások
Az oxigén fontos szempont az AlN feldolgozásában, mivel az oxigénnel kapcsolatos hibák és másodlagos fázisok befolyásolhatják a rács viselkedését és a hőtranszportot. A túlzott szennyeződéstartalom csökkentheti a hővezető képességet, ezért a nagy teljesítményű minőségek gondos porellenőrzést és tömörítést igényelnek.
Porozitás
A belső pórusok megszakítják a folyamatos hőátadási utakat, és csökkenthetik a mechanikai szilárdságot. Igényes termikus alkalmazásoknál a nagy relatív sűrűség ezért fontos minőségi jellemző.
A szemek növekedése és a szemek határai
A kristályos kerámiában a hő főként rácsrezgéseken keresztül jut el. A hibák, szennyeződések, szemcsehatárok és bizonyos másodlagos fázisok szétszórhatják ezeket a rezgéseket. Következésképpen a mikroszerkezeti szabályozás központi szerepet játszik a nagy vezetőképességű fokozatok fejlesztésében.
Felületi állapot
A felületkezelés befolyásolhatja a csatlakozás minőségét, a fémezést, az érintkezési ellenállást, a méretpontosságot és az összeszerelési konzisztenciát. A termikus hordozó nem egyszerűen ömlesztett anyag; interfészei a végső teljesítményegyenlet részét képezik.
A hővezető képesség, a dielektromos tulajdonságok, a sűrűség, a szilárdság és a hőtágulás határozza meg a kerámia anyagtestként való viselkedését.
A simaság, érdesség, fémezettség, csatlakozási minőség, érintkezési felület és mérettűrés határozza meg, hogy a kerámia milyen hatékonyan teljesít a kész összeállításon belül.
Ez a megkülönböztetés fontos a beszállítói értékelés során. Az adatlapon szereplő érték az anyagot vagy a próbatestet írja le, de az összeszerelt alkatrész eltérően viselkedhet, mivel az interfészek és a geometria befolyásolja a teljes hő- és elektromos utat.
Milyen formákat és geometriákat használnak a mérnökökben?
A műszaki kerámia alkatrészek a hőúttól, az elektromos elrendezéstől, a csatlakozási módtól és a rendelkezésre álló beépítési helytől függően többféle geometriában gyárthatók. A legmegfelelőbb formát az összeszerelés határozza meg, nem pedig az anyag tulajdonságai.
A lapos kerámia lemezek alapot adnak a fémezéshez, az áramkörök elrendezéséhez, a teljesítménymodulokhoz, a félvezető eszközökhöz és a hőt szóró szerelvényekhez.
Vékony lemezek vagy lemezszerű részek támogathatják a kompakt hőutakat, érzékelőszerkezeteket, szigetelőrétegeket és speciális elektronikai egységeket.
Egyedi furatok, hornyok, lépcsők, hornyok és rögzítési jellemzők beépíthetők, ha a szabványos lapos geometria nem elegendő.
Vastagság kiválasztása
A vastagság befolyásolja a hőellenállást, a dielektromos szilárdságot, a merevséget, a méretstabilitást és a mechanikai kezelhetőséget. A vékonyabb alkatrész lerövidítheti a vezetési távolságot, míg a vastagabb alkatrész nagyobb fizikai elválasztást vagy szerkezeti alátámasztást biztosíthat.
Laposság és tűrések
A hő- és elektromos szerelvények gyakran több réteg közötti szoros érintkezéstől függenek. A túlzott vetemedés vagy egyenetlenség csökkentheti a hatékony érintkezési felületet és növelheti a helyi hőellenállást. A síkossági követelményeket ezért a felületi minőség és a mérettűrések mellett meg kell határozni.
Lyukak, rések és élek jellemzői
A geometria megváltoztatja a feszültségkoncentrációt. Kis lyukak, éles belső sarkok, keskeny bordák és hirtelen vastagságváltozások helyi feszültségkoncentrációkat okozhatnak a törékeny kerámiában. A lekerekített átmenetek és a megfelelő jellemzőméretek javíthatják a gyárthatóságot és csökkenthetik a szükségtelen mechanikai kockázatokat.
Az egyedi komponensek esetében a legjobb eredményt általában a legkorábbi tervezési szakaszban figyelembe veszik. Előfordulhat, hogy egy rajz, amely csak a teljes méreteket határozza meg, nem határoz meg elegendő információt a megbízható gyártáshoz. Előfordulhat, hogy a laposságot, az érdességeket, az élek állapotát, a furattűréseket, a letöréseket, az anyagminőséget és a vizsgálati követelményeket mind dokumentálni kell.
Hol használják a fejlett elektronikában?
A hővezető képesség, az elektromos szigetelés, a kémiai stabilitás és a hőtágulási kompatibilitás kombinációja az igényes alkalmazások széles körét támogatja. Az általános követelmény a hőszabályozás az elektromos szétválasztás vagy a méretstabilitás feláldozása nélkül.
1. Teljesítmény félvezető modulok
A teljesítménytranzisztorok, diódák, szigetelt kapueszközök és egyéb kapcsolóelemek jelentős helyi hőt termelnek. A kerámia hordozók elektromos szigetelést biztosítanak a fémezett áramköri régiók és az alatta lévő hűtőszerkezet között, miközben hőt továbbítanak a hűtőborda felé.
2. LED és nagy intenzitású világítási rendszerek
A nagy teljesítményű LED-ek elektromos bemenetük egy részét hővé alakítják. Ha a csomópont hőmérséklete túlzottan megemelkedik, az befolyásolhatja az optikai kimenetet, a megbízhatóságot és a működési stabilitást. A hővezető szigetelő szubsztrátum segíthet a hő elvezetésében az aktív tartományból.
3. Lézeres és optikai kommunikációs alkatrészek
A lézerdiódák és az optikai adók érzékenyek lehetnek a hőmérsékletre, mivel a hullámhossz, a kimeneti stabilitás és az eszköz élettartama a hőviszonyoktól függhet. A kerámia csomagok és alátámasztók szabályozott mechanikai és termikus platformot biztosítanak ezen alkatrészek körül.
4. Félvezető gyártó berendezések
A félvezető feldolgozó berendezések gyakran kombinálják a hőt, az elektromos energiát, a vákuumkörnyezetet, a korrozív folyamatkörülményeket és a szigorú méretkövetelményeket. AlN alapú alkatrészek használhatók ott, ahol hőkezelésre és elektromos szigetelésre egyaránt szükség van.
5. Nagyfrekvenciás és RF rendszerek
A mikrohullámú és rádiófrekvenciás alkatrészek hőt termelhetnek, miközben előre látható dielektromos viselkedést igényelnek. Az anyag kiválasztásánál figyelembe kell venni a dielektromos állandót, a veszteségi jellemzőket, a működési frekvenciát, a hőmérsékletet és az áramkör geometriáját, nem önmagában a hővezető képességet.
6. Precíziós fűtő- és hőszerkezetek

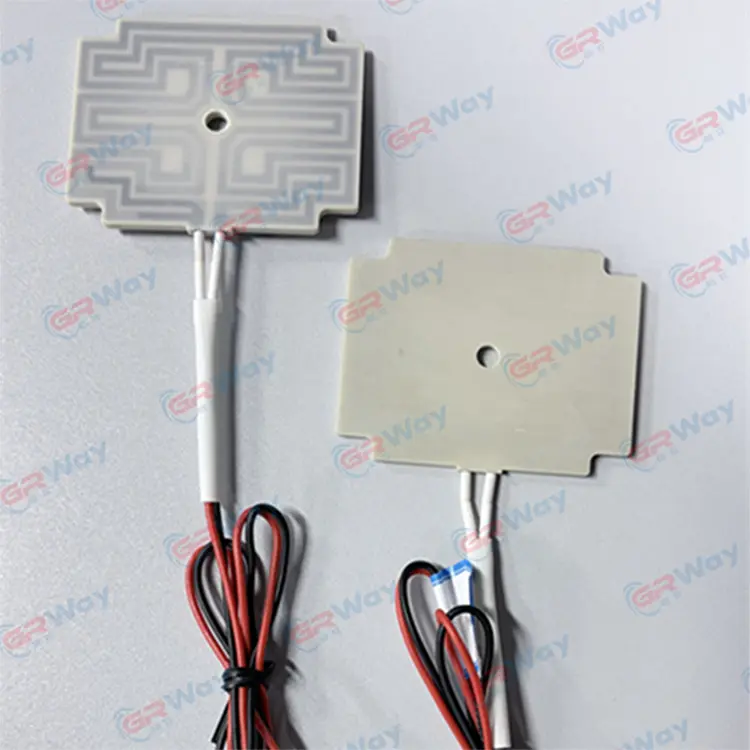

Egyes fejlett kerámiaszerelvények AlN-t használnak termikusan hatékony szerkezeti platformként a fűtőelemekhez és a hőmérséklet-érzékeny rendszerekhez. Az ilyen kialakításokban a hőnek szabályozott irányban kell mozognia, miközben az elektromosan aktív komponensek megfelelően elkülönítve maradnak.
7. Orvosi és analitikai berendezések
Az analitikai és orvosi eszközök kompakt termikus szerkezeteket, elektromos szigetelést, méretstabilitást és az igényes működési környezetekkel szembeni ellenállást igényelhetnek. Az adott kerámiaminőségnek meg kell felelnie a hőmérsékletnek, a vegyi expozíciónak, a tisztaságnak és az elektromos követelményeknek.
- Nagy teljesítményű kapcsoló- és konverziós rendszerek
- LED és optoelektronikai csomagok
- Lézerdióda és optikai kommunikációs csomagok
- Félvezető feldolgozó berendezések
- RF és mikrohullámú elektronikus szerelvények
- Speciális kerámia fűtőszerkezetek
- Orvosi, analitikai és precíziós elektronikai berendezések
Hogyan hasonlítható össze más műszaki kerámiákkal?
Nincs olyan kerámia anyag, amely minden alkalmazáshoz univerzálisan jobb. A mérnökök általában összehasonlítják a hővezető képességet, a dielektromos jellemzőket, a mechanikai szilárdságot, a törési viselkedést, a hőtágulást, a kémiai stabilitást, a feldolgozási követelményeket és a kész összeállítás követelményeit.
Alumínium-oxid
Az alumínium-oxidot széles körben használják, mert az elektromos szigetelés, a mechanikai szilárdság, a kémiai stabilitás és a bevált feldolgozási módszerek kiforrott kombinációját kínálja. Hővezető képessége általában alacsonyabb, mint a nagy vezetőképességű AlN minőségeké, ami vonzóvá teszi az AlN-t, amikor a hőellenállás kritikusabb tervezési korláttá válik.
Szilícium-nitrid
A szilícium-nitrid nagy mechanikai szívósságáról, erős hősokkállóságáról és magas hőmérsékleti stabilitásáról ismert. Előnyben részesíthető olyan alkalmazásokban, ahol a törésállóság és a szerkezeti teljesítmény különösen fontos, míg az AlN-t gyakran választják, amikor az elektromos szigetelést és a nagy hővezető képességet kell kombinálni.
Berillium-oxid
A berillium-oxid elektromos szigeteléssel is magas hővezető képességet biztosít, de használata szigorú ellenőrzést igényel, mert a berillium tartalmú por veszélyes a feldolgozás során. Ezért gondosan mérlegelni kell az alkalmazási követelményeket és a gyártásbiztonsági feltételeket.
AlN-alapú megoldások
Az AlN különösen akkor hasznos, ha a tervezőknek a hővezetés, az elektromos szigetelés, az alacsony hőtágulás és a kémiai stabilitás erős egyensúlyára van szükségük egy kompakt kerámiaszerkezetben.
A leghasznosabb összehasonlítás ezért az alkalmazás-specifikus. Ha az elsődleges követelmény az elektromos szigetelés mérsékelt hőterhelés mellett, több kerámia is megfelelő lehet. Amikor a hősűrűség növekszik, és a hőellenállás jelentős tervezési problémává válik, a hővezető képesség sokkal nagyobb súlyt kaphat. Ha a szilíciumhoz való közvetlen kötődésről van szó, a hőtágulási kapcsolat egy másik kulcsfontosságú tényezővé válik.
Hogyan határozzák meg a mérnökök az anyagot?
Egy hasznos kerámiaspecifikációnak le kell írnia a teljes teljesítménykövetelményeket, nem pedig egyszerűen az anyag megnevezését. Ez segít csökkenteni a kétértelműséget a gyártás során, és értelmesebbé teszi a beszállítók közötti összehasonlításokat.
Kezdje a hőigénnyel
Határozza meg a készülék maximális teljesítményét, a várható hőtermelést, a megengedett hőmérsékletet, a hőutat, az interfész anyagokat és a hűtési konfigurációt. A nagy vezetőképességű fokozat nem oldja meg a termikus problémát, ha a domináns ellenállás egy másik interfészen található.
Határozza meg az elektromos igényt
Fel kell tüntetni a feszültséget, a frekvenciát, a szigetelési távolságot, a dielektromos szilárdságot, a szivárgási követelményeket és a környezeti feltételeket. RF alkalmazásoknál figyelembe kell venni a dielektromos állandót és a dielektromos veszteséget is a tervezett frekvencián.
Határozza meg a mechanikai és méretkövetelményeket
Adja meg a vastagságot, hosszt, szélességet, síkságot, párhuzamosságot, furatgeometriát, éljellemzőket, felületi érdességeket és mérettűréseket. Ezek a tényezők befolyásolhatják az összeszerelés megbízhatóságát és a termikus érintkezést.
Határozza meg a feldolgozási és felületi követelményeket
Ha az alkatrészt fémezik, keményforrasztják, ragasztják, forrasztják vagy egy többrétegű összeállításba integrálják, ezeket a későbbi folyamatokat közölni kell a kerámiaminőség véglegesítése előtt. A felület állapota és a fémezéssel való kompatibilitás ugyanolyan fontos lehet, mint az ömlesztett anyagok tulajdonságai.
| Specifikáció kategória | Meghatározandó kulcselemek | Tipikus mérnöki kérdés |
|---|---|---|
| Anyag | Minőség, tisztaság, sűrűség, adalékanyag-rendszer | Melyik anyagminőség felel meg a tervezett hő- és elektromos feltételeknek? |
| Termikus | Vezetőképesség, üzemi hőmérséklet, hőciklus | Hol van a fő hőellenállás a teljes szerelvényben? |
| Elektromos | Ellenállás, dielektromos állandó, dielektromos veszteség, meghibásodási követelmények | Milyen szigetelési teljesítményre van szükség a tényleges feszültség és frekvencia mellett? |
| Geometria | Hosszúság, szélesség, vastagság, furatok, rések, sugarak | Előállítható-e következetesen az alakzat elkerülhető feszültségkoncentrációk bevezetése nélkül? |
| Felület | Érdesség, laposság, fémezési kompatibilitás | Hogyan fog a kerámia érintkezni a következő réteggel? |
| Minőség | Ellenőrzési pontok, vizsgálati módszer, tűréshatárok, dokumentáció | Mely jellemzőket kell gyártási szinten ellenőrizni? |
Szintén fontos különbséget tenni az anyagtulajdonságok és a kész alkatrész specifikációi között. A hővezető képességet egy próbatestről lehet jelenteni, míg a gyártási alkatrésznek saját méretei, felületi állapota és gyártási története van. Egy erős mérnöki specifikáció köti össze a laboratóriumi tulajdonságokat az eszközben használt tényleges komponenssel.
Mit kell megerősíteni a gyártás előtt?
- Végső kerámiaminőség és cél hővezető képesség
- Elektromos szigetelési és dielektromos követelmények
- Kész méretek és tűrésosztály
- Felületi minőség, síkosság és élkövetelmények
- Fémezés, illesztés, keményforrasztás vagy ragasztás körülményei
- Üzemi hőmérséklet és termikus ciklus feltételei
- Ellenőrzési módszerek és elfogadási kritériumok
A világos specifikációk lehetővé teszik a kerámiagyártó és a tervezőcsapat számára, hogy ugyanazt a mérnöki célt megvitassák. Azt is megkönnyítik, hogy beazonosítsák, hogy a probléma anyagválasztásból, geometriából, feldolgozásból, illesztésből vagy rendszerszintű hőtervezésből ered-e.
Ellenőrzött hőszállítást és elektromos leválasztást igénylő alkalmazásokhoz,Alumínium-nitrid kerámiaA hagyományos egyfunkciós anyaggal nehezen reprodukálható tulajdonságok gyakorlati kombinációját tudja biztosítani.
Milyen tervezési elvek segítenek a teljesítmény maximalizálásában?
A jó kerámiatervezés a termikus és elektromos architektúrával kezdődik, nem pedig az anyagnévvel. A legmegbízhatóbb eredmények abból származnak, ha megértjük, hogyan hatnak egymásra a hő, az áram, a mechanikai terhelés és a hőmérséklet-változások az összeállításon belül.
Tartsa egyenesen a termikus utat
Csökkentse a felesleges rétegeket a hőforrás és a hűtőborda között. Minden további anyagfelület növelheti az érintkezési ellenállást, a kötési változékonyságot vagy a hőimpedanciát. A kerámia vastagságát a szigetelési és mechanikai követelményeknek megfelelően kell megválasztani, miközben a hőút hatékony marad.
Kerülje a szükségtelen geometriai feszültségeket
A kerámiák erős nyomásúak, de viszonylag érzékenyek a húzófeszültségre és a hirtelen geometriai átmenetekre. A lekerekített sarkok, a furatok ésszerű elhelyezése, a megfelelő falvastagság és az ellenőrzött szerelési terhelések javíthatják az alkatrészek megbízhatóságát.
Tervezze meg a felületet, ne csak a hordozót
A hőteljesítmény erősen függ az érintkezés minőségétől. A nagy vezetőképességű kerámiát alááshatja a rossz kötés, üregek, egyenetlen felületek, nem megfelelő nyomás vagy alacsony vezetőképességű interfészréteg. Ezért a felületi síkságot és a csatlakozási feltételeket a termikus tervezés részeként kell kezelni.
Tervezze meg a termál kerékpározást
Az egyetlen magas hőmérsékleti eseményt túlélő alkatrész ismételt ciklus után is meghibásodhat. A megbízhatósági vizsgálatnak tükröznie kell a tényleges hőmérséklet-tartományt, a fűtési sebességet, a hűtési sebességet, a tartózkodási időt és a működés során várható mechanikai korlátokat.
Gyakran Ismételt Kérdések
Mire használható az alumínium-nitrid?
Az alumínium-nitridet ott használják, ahol a mérnököknek elektromos szigetelésre és hatékony hőátadásra van szükségük. A gyakori alkalmazások közé tartoznak a teljesítmény-félvezető hordozók, a LED-csomagok, a lézer- és optoelektronikai csomagok, a félvezető berendezések alkatrészei, az RF-szerelvények és a speciális hőszerkezetek.
Miért alkalmas az alumínium-nitrid teljesítményelektronikára?
A teljesítményelektronika koncentrált hőt termel, miközben elektromos leválasztást is igényel. Az alumínium-nitrid hővezető szigetelő platformot biztosíthat, segítve a hőnek az aktív eszközökről a hűtőszerkezetek felé történő elmozdulását elektromosan vezető hordozó használata nélkül.
Hogyan viszonyul az alumínium-nitrid hőtágulása a szilíciuméhoz?
Hőtágulási együtthatója viszonylag közel van a szilíciuméhoz. Ez a kompatibilitás csökkentheti a hőtágulási eltérést a félvezető csomagokban, összehasonlítva a jelentősen eltérő sebességgel táguló anyagkombinációkkal.
Az alumínium-nitrid elektromosan vezetőképes?
A sűrű alumínium-nitrid nagy elektromos ellenállású elektromos szigetelő. Ez az egyik fő előnye az elektronikus hordozókban, ahol a hőnek hatékonyan kell mozognia, miközben a vezető áramkörök elektromosan elszigetelve maradnak a tartószerkezettől.
Milyen hővezető képesség érhető el egy alumínium-nitrid minőséggel?
A tipikus sűrű minőségek hozzávetőlegesen 140 és 230 W/m·K tartományba eshetnek, míg az egyes kereskedelmi minőségek eltérőek lehetnek. A hővezető képesség a tisztaságtól, a mikroszerkezettől, a sűrűségtől, az adalékanyagoktól, a feldolgozási körülményektől és a vizsgálati módszertől függ, ezért a tervezési számításokhoz a minőség-specifikus specifikációt kell használni.
Mi csökkentheti az alumínium-nitrid hővezető képességét?
A porozitás, a szennyeződésekkel kapcsolatos hibák, a nem megfelelő másodlagos fázisok és a mikroszerkezeti szóródás csökkentheti a hőtranszportot. A por minősége, az oxigén szabályozása, a szinterezés körülményei és a tömörítés ezért fontos termelési tényezők.
Megmunkálható az anyag egyedi formára?
Igen. A sűrű kerámia alkatrészeket egyedi lemezekké, lyukakká, hornyokká, lépcsőkké és egyéb geometriákká lehet feldolgozni megfelelő speciális megmunkálási módszerekkel. Mivel az anyag kemény és törékeny, a geometriai és tűrési követelményeket a megmunkálási képességgel együtt kell figyelembe venni.
Mit kell megadni egy egyedi kerámia komponenshez?
A teljes specifikáció általában tartalmazza az anyagminőséget, a hővezető képességet, az elektromos követelményeket, a méreteket, a tűréseket, a síkságot, a felületi minőséget, a lyukakat vagy egyéb jellemzőket, az üzemi hőmérsékletet, a termikus ciklus feltételeit, a fémezési vagy csatlakozási követelményeket és az ellenőrzési kritériumokat.
A hővezető képesség az egyetlen tulajdonság, ami számít?
Nem. A hővezető képességet az elektromos szigeteléssel, a dielektromos jellemzőkkel, a hőtágulással, a mechanikai szilárdsággal, a törési viselkedéssel, a kémiai ellenállással, a mérettűréssel, a felület állapotával és a későbbi összeszerelési folyamatokkal való kompatibilitással együtt kell figyelembe venni.
Kulcsfontosságú mérnöki útmutatók
A fejlett kerámiaválasztás egyre fontosabbá válik a teljesítménysűrűség, az üzemi hőmérséklet és a csomagolás bonyolultságának növekedésével. A központi mérnöki kihívás gyakran nem egyszerűen a hő eltávolítása, hanem a hő eltávolítása az elektromos szigetelés fenntartása és a mechanikai igénybevétel szabályozása mellett.
- A magas hővezető képesség lerövidítheti az aktív eszköztől a hűtőszerkezetig vezető hőutat.
- A nagy elektromos ellenállás támogatja a szigetelt teljesítmény- és elektronikus szerkezeteket.
- A szilíciumhoz közeli CTE segíthet a félvezető szerelvények termomechanikai eltéréseinek kezelésében.
- A tisztaság, a sűrűség, az adalékanyagok és a mikroszerkezet erősen befolyásolja a végső anyag teljesítményét.
- A felületkezelés, a síkság, a geometria és az illesztési módszerek meghatározhatják a tényleges összeszerelési teljesítményt.
- Az alkalmazás-specifikus tesztelés elengedhetetlen, ha a működési feltételek magas hőmérsékletet, gyors termikus ciklusokat, magas feszültséget vagy igényes vegyi környezetet foglalnak magukban.
Hőhordozókat, félvezető berendezések alkatrészeit, elektronikai csomagokat vagy precíziós kerámia szerkezeteket tervező mérnökök számára,Alumínium-nitrid kerámiaértékelést érdemel, ha a hővezető képességnek és az elektromos szigetelésnek együtt kell működnie ugyanabban az alkatrészben.
Az anyagválasztást mindig a tényleges működési feltételek, az összeszerelési konfiguráció és a minőség-specifikus műszaki adatok alapján kell véglegesíteni.
Beszélje meg a kerámia alkatrészekre vonatkozó követelményeit
GREENWAY®támogatja a fejlett kerámia alkalmazásokat, beleértve a hőkezelést, az elektromos szigetelést, a fűtőszerkezeteket és a precíziós elektronikai alkatrészeket. Ossza meg rajzát, méreteit, anyagszükségleteit, működési feltételeit és alkalmazási céljait, hogy az alkatrészre szabott műszaki megbeszélést indítson.
lépjen kapcsolatba velünk
