Hogyan javítja a forrasztó fűtőelem a hőmérsékleti stabilitást?

Tartalomjegyzék

Vázlat egy pillantással

• Határozza meg, mi aForrasztó fűtőelemés mit szabályoz (nem csak a „hőt”, hanem a helyreállítást és az átvitelt).
• Fordítsa le a valódi üzlethelyiségi panaszokat mérhető fűtési problémákká.
• Magyarázza el a stabilitást gátló tényezőket: érzékelő elhelyezése, hőcsatolás, teljesítménysűrűség, oxidáció és szabályozási késleltetés.
• Hasonlítsa össze a fűtési technológiákat, és illessze őket az alkalmazásokhoz.
• Biztosítson gyakorlati kiválasztási ellenőrzőlistát és karbantartási útmutatót.
• Olyan hibaelhárítási lépéseket kínáljon, amelyek csökkentik a selejtezést és az átdolgozást.

Mit jelent a forrasztásos fűtőelem a gyakorlatban?

A Forrasztó fűtőelemaz az alkatrész, amely az elektromos energiát szabályozott hőenergiává alakítja azon a ponton, ahol a forraszanyagnak meg kell olvadnia és meg kell nedvesítenie a fémfelületeket. Ez a meghatározás kézenfekvőnek hangzik – egészen addig, amíg észre nem veszi, hogy sok forrasztási probléma akkor is előfordul, ha egy állomás „leolvassa” a megfelelő hőmérsékletet.

A gyakorlatban a fűtőberendezés feladata nem csak az alapjel elérése; annak is kellvisszaszerezazonnal, amikor a hőt egy réz sík, egy csatlakozóhéj vagy egy vastag vezeték elvezeti. Ha a fűtőberendezés nem tud lépést tartani, olyan tüneteket tapasztal, mint a hideg ízületek, a hosszabb tartózkodási idő, a felemelt párnák, a megperzselt fluxus és a kelleténél gyorsabban oxidáló hegyek.

Képzelje el ezt így: a vezérlője 350°C-ot tud parancsolni, de a csuklónak fontos, hogy a rendszer milyen gyorsan képes energiát szállítani, és terhelés alatt stabilan tartani a hegyet. Ez az, ahol a fűtőtest kialakítása – anyagok, geometria, érzékelőcsatlakozás és szigetelés – teszi vagy töri meg az élményt.

Gyakori vásárlói fájdalompontok és mit jelentenek valójában

A legfontosabb betekintés: a legtöbb panasz nem „kezelői hiba”. Rendszerszintű hőátadási problémákról van szó – vagyis a fűtőelemet, a hegy interfészét és a szabályozási módszert együtt kell értékelni.

Miért nem működik a hőmérséklet-stabilitás?

A hőmérséklet-stabilitás az egész forrasztórendszer ígérete. Egy erősForrasztó fűtőelemsegít, de a stabilitás továbbra is meghibásodhat, ha a következők valamelyike ​​ki van kapcsolva:

1. Az érzékelő elhelyezése túl messze van a munkafelülettől.
   Ha a hőmérséklet-érzékelő (gyakran egy hőelem vagy termisztor) nincs szorosan a csúcs területéhez csatlakoztatva, az állomás stabilnak gondolja, miközben a csúcs terhelés alatt hűl.
2. Rossz hőkapcsolat a fűtőelem és a hegy között.
   Az apró légrések, a laza illeszkedések vagy a kopás szigetelővé változtathatja az interfészt. A fűtőelem felmelegszik a kompenzáció érdekében, ami felgyorsítja az oxidációt és lerövidíti a hegy élettartamát.
3. A teljesítménysűrűség nem felel meg a feladatnak.
   A finom hangmagasságú munka a gyors, ellenőrzött energia minimális túllövés mellett előnyös; nehéz réz és pajzsok nagyobb visszanyerési kapacitást igényelnek. Az egyméretű fűtőberendezés gyakran csalódást okoz vegyes terhelés esetén.
4. A szigetelés és az ólom kialakítása nem robusztus.
   Az ismételt hőciklus megterheli a belső kötéseket és a szigetelést. Ha a fűtőberendezés gyakran ütődik, megcsavarodik vagy ki van téve a fluxus gőzeinek, a tartósság számít.
5. A szabályozási viselkedés túllépést/alullövést okoz.
   Még egy jó fűtőelem is rosszul viselkedhet instabil szabályozási hangolással. Túllövés égési fluxus; az alullövés meghosszabbítja a várakozási időt – mindkettő növeli a hibákat.

A fűtőtestek típusai és mikor van értelme

Míg a márkanév változó, a legtöbbForrasztó fűtőelema tervek néhány műszaki családba tartoznak. A kompromisszumok ismerete segít elkerülni, hogy a rossz „frissítésért” fizessenek.

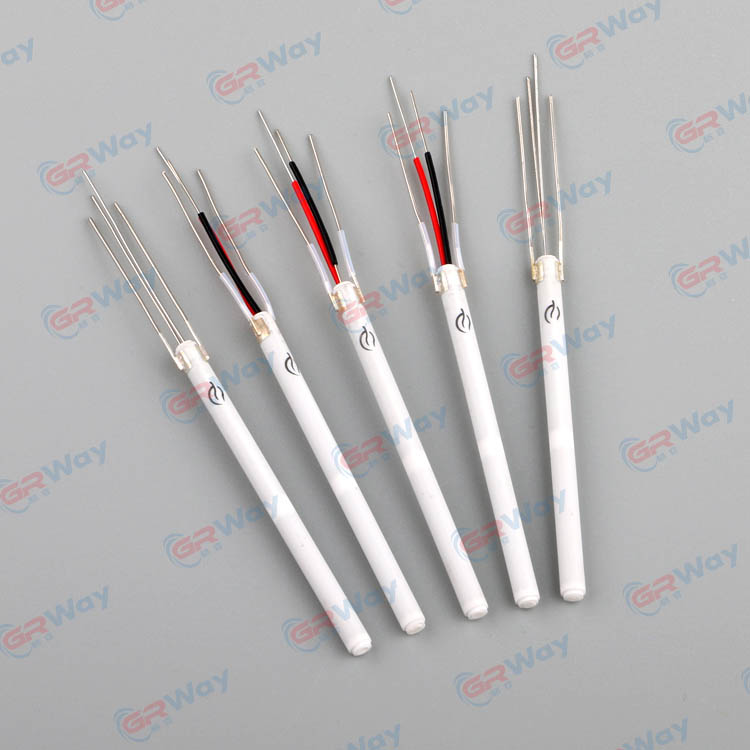

• Huzalos kerámia fűtőtestek
  Nikróm vagy hasonló ellenálláshuzal kerámia köré/be ágyazva. Gyakran költséghatékony és széles körben használt, jól elkészítve megfelelő tartóssággal.
• Patronos fűtőtestek
  Kompakt fűtőtestek csőbe építve. Szilárd teljesítménysűrűséget biztosítanak, és úgy tervezhetők, hogy erősen kapcsolódjanak a csúcsszerkezethez.
• Beépített fűtés + érzékelő szerelvények
  Olyan kialakítások, amelyek közelebb helyezik a fűtést és az érzékelést a munkafelülethez. Ezek gyakran javítják a válaszidőt és csökkentik az „olvasás és valóság közötti különbséget”.
• Önszabályozó kerámia (PTC-szerű viselkedés)
  Bizonyos kerámiák növelik az ellenállást a hőmérséklet emelkedésével, természetes korlátozó hatást biztosítva. Hasznos bizonyos alkalmazásokhoz, bár a teljesítmény nagymértékben függ a rendszer teljes kialakításától.

Kiválasztási ellenőrzőlista a megbízható eredményekhez

Használja ezt az ellenőrző listát, amikor értékeli aForrasztó fűtőelemúj szerszám, javítóprogram vagy gyártósor esetén:

• Helyreállítási követelmény:Mi a legnagyobb hőterhelés, amit forrasztania kell (földlapok, pajzsok, fülek, csatlakozók)?
• Hőcsatolás:Milyen szorosan és következetesen érintkezik a fűtőelem a hegyével vagy a munkafelülettel?
• Érzékelő integráció:Elég közel van a hőmérséklet-érzékelő ahhoz, hogy terhelés alatt szabályozza a csúcs tényleges hőmérsékletét?
• Stabilitás légáramlás alatt:A ventilátorok, a füstelszívás vagy a huzat befolyásolják a hegy hőmérsékletét?
• Elektromos kompatibilitás:Feszültség, ellenállás-tartomány, csatlakozó típusa és vezérlő támogatása.
• Tartóssági tényezők:Hőciklus-élettartam, mechanikai robusztusság, szigetelési ellenállás és ólomhúzásmentesség.
• Szervizelhetőség:Kicserélhető a fűtőelem a teljes fogantyúegység átdolgozása nélkül?
• A folyamat illeszkedése:Támogatja-e a fűtőelem az Ön forrasztóötvözet- és folyasztószer-stratégiáját anélkül, hogy extrém alapértékeket kényszerítene ki?

Összehasonlító táblázat

Karbantartás és Tip-Life bevált gyakorlatok

Még a legjobbat isForrasztó fűtőelem„gyengének” érzi magát, ha a hegyet elhanyagolják, vagy a folyamat nem következetes. Ezek a szokások csökkentik az oxidációt, javítják a nedvesedést és védik a fűtőegységet:

• Használja a legalacsonyabb hatásos alapjelet.A magasabb hőmérséklet nem „professzionálisabb”. Gyakran csak gyorsabban égeti el a fluxust.
• Tartsa a hegyet ónozottan.A vékony forrasztási bevonat csökkenti az oxidációt és javítja a hőátadást a hézag felé.
• Illessze a hegy geometriáját az illesztéshez.A nagyobb felülettel érintkező hegy gyorsabban továbbítja a hőt, csökkentve a tartózkodási időt.
• Korlátozza a száraz törlést és a dörzsölő tisztítást.A túlzott tisztítás károsítja a bevonatot és felgyorsítja a hegy meghibásodását.
• Védje a vezetékeket és a feszültségmentesítőt.Sok fűtési hiba mechanikai meghibásodásként kezdődik, nem termikusan.

Hibaelhárítás: Tünetek, okok, javítások

Ha a forrasztás minősége hirtelen romlik, gyors diagnózist szeretne, nem találgatást. Íme a gyakori „tünet-javítási” útvonalak:

• Tünet:A forraszanyag lassan megolvad a nagy kötéseknél.
  Valószínű ok:Nem megfelelő visszanyerés, rossz hegykontaktus vagy helytelen hegyméret.
  Javítás:Használjon nagyobb hegygeometriát, ellenőrizze, hogy a fűtőtest szorosan illeszkedik-e a hegyhez, és győződjön meg arról, hogy a vezérlő nem korlátozza a teljesítményt.
• Tünet:A hegy gyorsan oxidálódik, a forrasztás nem nedvesedik.
  Valószínű ok:Túl magas alapjel, hosszú üresjárati idő magas hőmérsékleten vagy szennyezett csúcsfelület.
  Javítás:Csökkentse a hőmérsékletet, használjon készenléti/alvó üzemmódot, ha lehetséges, rögzítse megfelelően a hegyet, és értékelje a fluxus kompatibilitását.
• Tünet:Az állomás stabil hőmérsékletet mutat, de az illesztések inkonzisztensek.
  Valószínű ok:Az érzékelő nem méri a csúcs hőmérsékletét terhelés alatt, vagy légrés van az interfészen.
  Javítás:Vizsgálja meg a fűtőelem üléseit, cserélje ki a kopott karmantyúkat/rögzítőket, és fontolja meg egy összeszerelést szorosabb érzékelőcsatlakozóval.
• Tünet:A fűtés rövid használat után ismételten meghibásodik.
  Valószínű ok:Hősokk, mechanikai igénybevétel vagy szennyeződés miatti szigetelés meghibásodás.
  Javítás:Javítsa a feszültségmentesítő kezelést, kerülje a hirtelen lehűlést (különösen agresszív légáramlás esetén), és tartsa távol a fluxusmaradványokat a fűtőelem belsejétől.

Együttműködés a gyártóval az egyedi fűtési teljesítmény érdekében

Ha fűtőtesteket szerez be egy termékcsaládhoz, szerszámparkot szervizel, vagy méretez egy gyártási folyamatot, akkor a legjobb eredményt gyakran akkor érheti el, ha a fűtőberendezést tervezett alkatrészként kezeli, nem pedig általános alkatrészként. A megfelelő gyártó segíthet olyan célértékek meghatározásában, mint a bemelegedési idő, a helyreállítási viselkedés, az üzemi feszültség, az érzékelő stílusa, a csatlakozó formátuma és a hőciklus élettartama.

Például,Xiamen Green Way Electronic Technology Co., Ltd. Műszaki partnerként fordulhat hozzá, ha alkalmazásának állandó fűtési viselkedésre, stabil összeszerelési tűrésekre és sorozatonként megismételhető teljesítményre van szüksége. A cél egyértelmű: biztosítsa aForrasztó fűtőelemugyanúgy viselkedik az első és a századik napon – így a folyamat kiszámítható marad.

Ha megosztja a valós használati feltételeket (kihasználtsági ciklus, célanyagok, légáramlás, csúcsstílus és csúcsterhelésű illesztések), sokkal könnyebb lesz elkerülni az alulteljesítményű konstrukciókat, és megelőzni a túlfeszültségre hajlamos beállításokat, amelyek csendesen károsítják a táblákat.

GYIK

Záró gondolatok

Egy istállóForrasztó fűtőelemez a különbség a „megvalósítás” és a megbízható folyamat futtatása között. Ha a fűtőberendezést megfelelően hozzáigazítják az Ön munkaterheléséhez – és ésszerű tipizálási gyakorlatokkal karbantartják –, akkor csökkenti a tartózkodási időt, csökkenti a hibaarányt, és megvédi az alkatrészeket és a kezelőket a szükségtelen hőterheléstől.
